Электрика в деревянном доме: схемы + монтажные инструкции
Древесина считается экологически чистым материалом для строительства жилых домов, поэтому не удивительно, что спрос на красивые и комфортные дома из бруса или оцилиндрованного бревна не снижается. В первую очередь жилой дом должен быть безопасным с точки зрения электромонтажа.
Важно понимать, как должна быть проведена электрика в деревянном доме. Надо знать, как ввести и организовать электросистему, чтобы не причинить вред здоровью жильцов и обеспечить сохранность имущества. Мы подробно отобразили все аспекты данного вопроса.
Общие требования к устройству проводки
Основное отличие деревянных домов от железобетонных и кирпичных сооружений – в высокой степени пожароопасности. Это значит, что к выбору электроустройств, кабелей и к условиям их монтажа применяются повышенные требования.
По статистике, около 1/2 случаев пожаров или возгораний в деревянных домах или в домах с деревянной отделкой происходит из-за грубых ошибок электромонтажников.
Стоит неправильно установить розетку, недостаточно тщательно соединить провода в распаечной коробке, проигнорировать правила заземления, как может возникнуть возгорание, а вслед за ним – и пожар.
Нетребовательные владельцы деревянного дома поручают работы по электромонтажу соседям, знакомым или выполняют самостоятельно, не зная досконально норм ПУЭ. Печальный результат доверчивости и непрофессионализма – на фото
Знать основные правила электромонтажа необходимо по двум причинам: чтобы иметь возможность самостоятельно выполнять часть монтажных или ремонтных работ и чтобы контролировать действия недобросовестных «специалистов».
Следует запомнить следующие требования:
- Технические характеристики кабелей и электрооборудования должны максимально соответствовать потребляемой мощности приборов каждой отдельной группы.
- Эксплуатацию розеток, выключателей, приборов аварийного отключения необходимо производить с учетом возложенной на них нагрузки.
- Использовать кабели, провода, клеммные соединения при их регулярном нагреве запрещено.
- Необходимо полностью исключить переход огня с кабеля на конструкции из дерева или других легковоспламеняющихся материалов с помощью несгораемой защиты.
Электропроводка должна быть полностью безопасной для владельцев дома, их семей (особенно маленьких детей) и домашних животных.
Строгие требования выдвигаются на первый план, при этом порой приходится жертвовать эстетичностью. Например, владельцам деревянного коттеджа необходимо смириться с наружными розетками и усиленной защитой как скрытой, так и открытой электропроводки (НПБ 246—97)
Ввод электролинии в дом
В России и некоторых других странах (в отличие, например, от Европы, где провода спрятаны в грунте) электроэнергия попадает к потребителям через надземные линии электропередач – до конечной опоры.
Далее она передается пользователям тремя способами:
- по самонесущему изолированному проводу (СИП);
- под землей;
- по тросу (применяется крайне редко).
Первый вариант – наиболее востребованный.

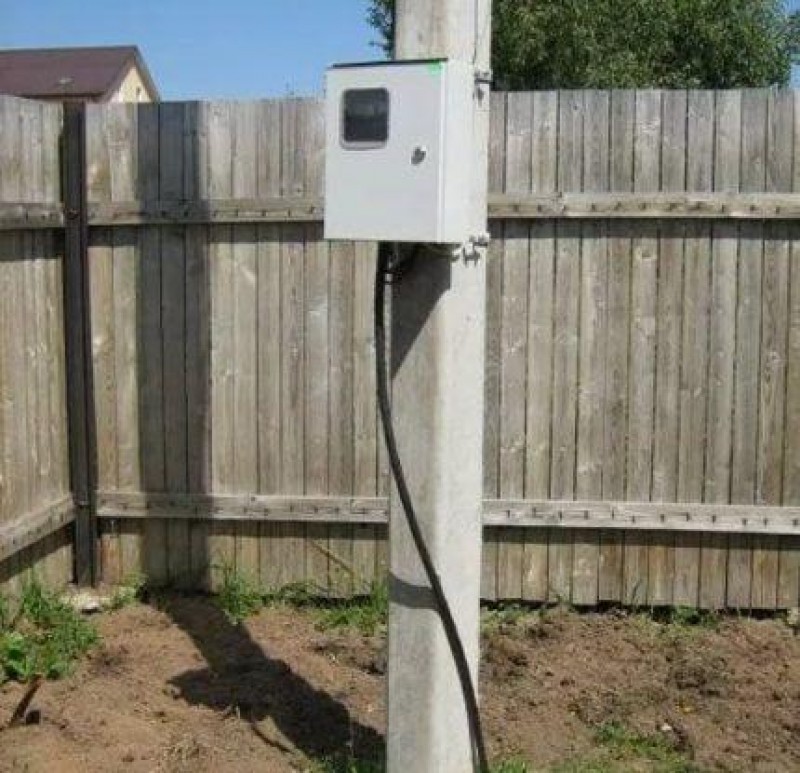

На придомовой территории рекомендуется установить деревянный или бетонный столб с металлическим щитком для электровыключателя на ввод. Это оптимальный вариант, чтобы отключить подачу электроэнергии на время ремонта или замены сетей
Вместе с автоматом монтируют и приборы учета электроэнергии. Специальные щиты (ЩУЭ) предназначены именно для этого. По правилам, ЩУЭ можно монтировать ящик на фасаде дома , и внутри здания, тогда схема проводки немного изменится.

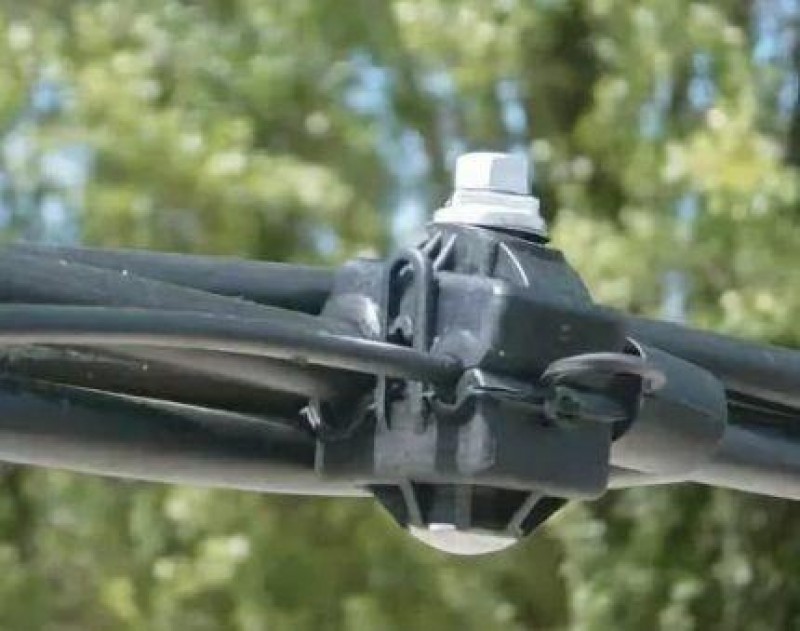

От центральной магистрали электроснабжения к опоре на частной территории или прямо к дому протягивают СИП (с сечением не менее 16 мм), который крепят анкерами или зажимами. Высота от земли до натянутого провода 2,75 м и более
Для изоляции провода, идущего вдоль деревянной поверхности, используют несгораемые короба или гофру для электропроводки . Переход через стены и перекрытия осуществляют в защитных гильзах из металла, пластиковые аналоги недопустимы.
Но полимерную прокладку рекомендуется использовать на перегибах, чтобы защитить кабель от износа. Пластиковые материалы обрабатывают противопожарными растворами с антипиренами (например, специальной краской).
Внутрь дома СИП не заводят. По нормам, внутри и поверх сгораемых конструкций можно укладывать исключительно медные провода, следовательно, алюминиевые аналоги также придется исключить.
Чтобы выбрать кабель для проводки в деревянном доме, нужно обратить внимание и на тип изоляции. Лучшими вариантами для деревянного дома признаны ВВГнг и NYM.

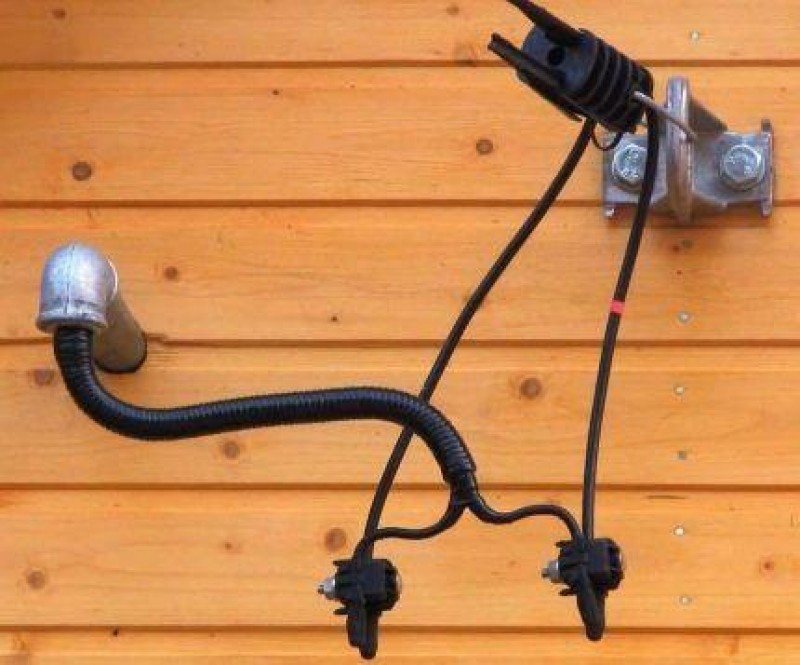

Переход от СИП к внутридомовому проводу по нормам должен осуществляться с наружной стороны здания – под крышей, на фасаде или внутри металлического щита
Если щит учета закреплен на фасаде, например, по требованию обслуживающей компании, то СИП подключают внутри него на автомат, а дальше, до ГРЩ – распределительного внутридомового щита – тянут ВВГнг.
Что учесть при прокладке кабеля под землей:
Стоит упомянуть, что подземный способ ввода электрического кабеля в здание дороже и сложнее, чем с помощью СИП.
Особенности устройства электрощита

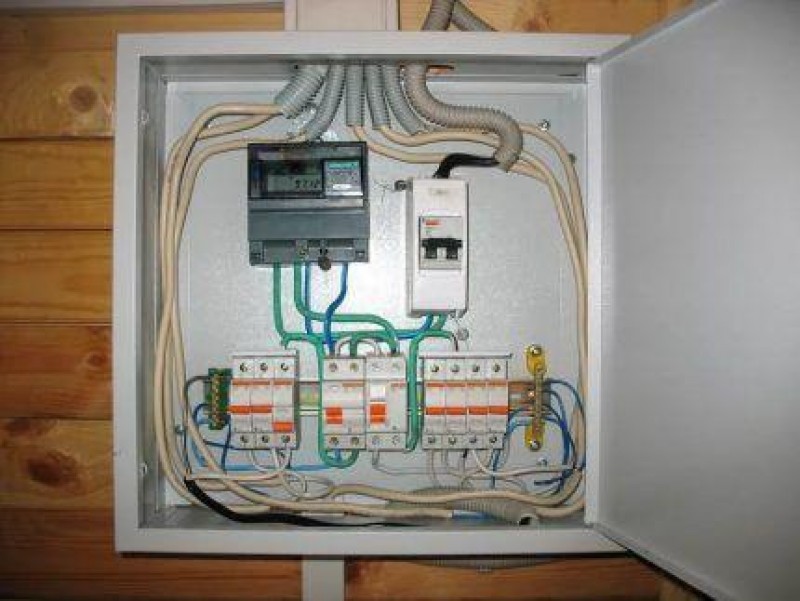

Внешне распределительный щит представляет собой пластиковый или металлический (что предпочтительнее) ящик с дверцей с креплениями под автоматы и прибор учета электроэнергии.
Он не имеет ограничений по размерам, и когда устанавливают новый бокс, всегда оставляют немного свободного места под дальнейшие подключения.
Внутри расположен счетчик (опломбированный), главное автоматическое устройство отключения (УЗО), которое также пломбируют, и однополюсные автоматы защиты различных групп электропроводки (осветительной, розеточной и т.д.)
Автоматы защиты крепятся на предусмотренные для этого DIN-рейки. Номинальное значение автоматов напрямую зависит от параметров подключенной линии: если допустимый предел розеточной группы 16 А, то и автомат должен соответствовать этому значению.
При наличии автоматов установка УЗО необязательна, но монтажом его пренебрегать не стоит. Дополнительная защита срабатывает в момент появления тока утечки. Вручную УЗО отключают, когда необходимо перекрыть поступление электричества в дом.
Несмотря на дорогую стоимость оборудования, ответственные электрики настаивают на установке защиты по зонам, что увеличивает безопасное пользование электросетью в деревянном доме.
Правила устройства открытой электропроводки
Способы открытой прокладки проводов не должны противоречить требованиям ПУЭ.
Поэтому для крепления кабелей к деревянной поверхности стен, перегородок или потолка можно применять следующие изделия:
- керамические или фарфоровые изоляторы;

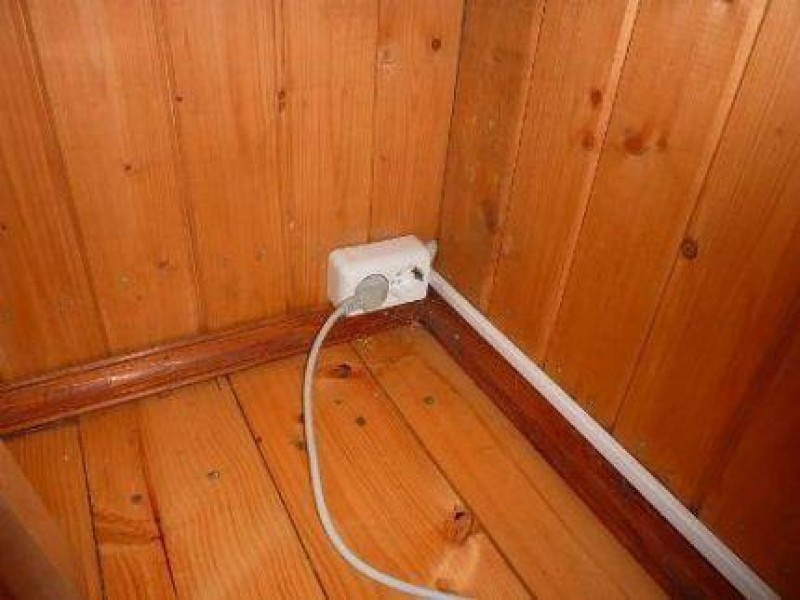

- напольные плинтуса со встроенным кабель-каналом;
- гофрированные и жесткие трубы ПВХ;
- короба ПВХ;
- металлические короба и трубы.
Конкретные наименования изделий указывают в проектной документации, и применительно к деревянным сооружениям они обязательно должны сопровождаться сертификатом пожарной безопасности и быть обозначены маркировкой «НГ», как не поддерживающие горение.
Установку кабель-каналов и остальных монтажных элементов необходимо продумать заранее, так как выступающие детали могут помешать расстановке мебели или решению других интерьерных вопросов
С выбором кабель-каналов вопросов не возникает, так как в строительных магазинах можно подобрать изделия и по цвету, и по ширине, причем с комплектом сопутствующей фурнитуры – заглушек, поворотных элементов, переходников.
Лучше выбирать толстостенные, достаточно широкие изделия с одинарным замком, так как короба с двойным замком сложнее обслуживать.
Требования и рекомендации к монтажу:
- Кабель, как и защитная фурнитура, должен не поддерживать горение, то есть быть с маркировкой «нг». Лучший вариант для деревянных домов — ВВГнг-ls (с пониженным дымоотделением).
- Наличие металлической площадки для установки – пожаробезопасного основания, увеличивающего безопасность использования электроприборов.
- Выключатели и розетки – только накладные, наружные.
- Использование металлических гильз для организации перехода кабеля через деревянные стены, перекрытия, перегородки.

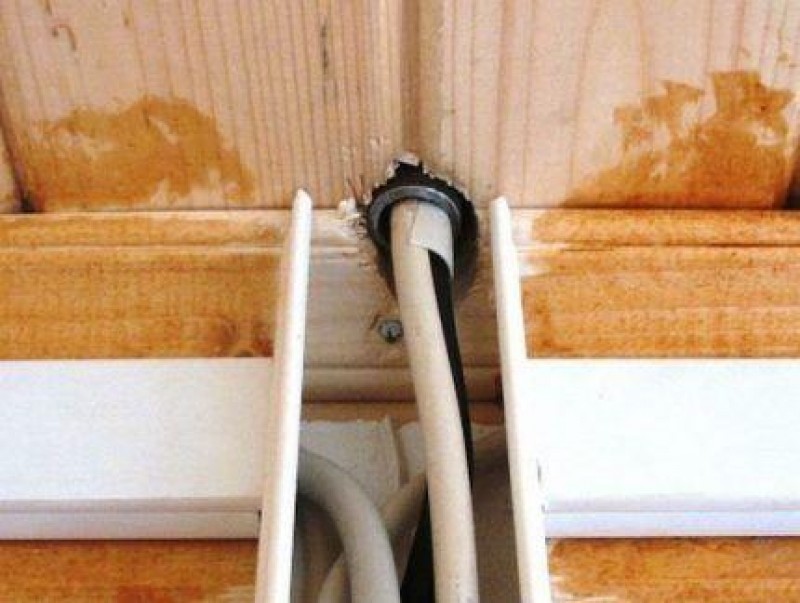

Проходные гильзы – это отрезки толстостенной металлической трубы, которые должны выступать с каждой стороны сгораемой конструкции на 1 см. Чтобы кабель не деформировался, края гильз защищают пластиковыми накладками.
По правилам открытого участка проводки между гильзой и коробом оставаться не должно. Конец гильзы, выходящий из отверстия, должен обязательно заходить внутрь короба
При выборе сечения электрического кабеля для прокладки в деревянном доме руководствуются общепринятыми нормами:
- 3*2,5 мм — для розеток;
- от 6 мм² — для мощного электрооборудования, например, электроплиты;
- 3*1,5 мм — для осветительной группы и т.д.
Формирование групп производят по принципу «как можно меньше», то есть блок из 4-5 розеток выделяют как отдельную линию и оборудуют отдельным автоматом.

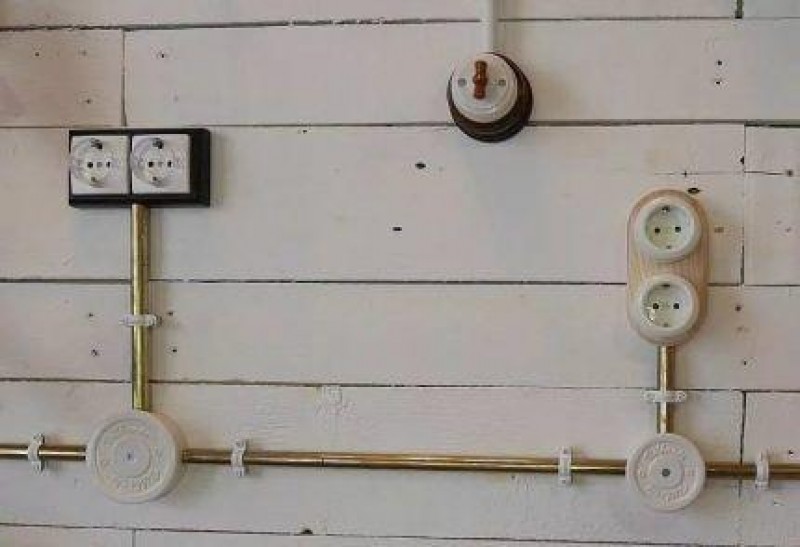

Желающие избавиться от кабелей используют открытую проводку на изоляторах. По нормам ПУЭ, разрешено располагать изолированные провода в открытом виде на расстоянии 10 мм и более от деревянной поверхности.
Способ, которым активно пользовались еще в середине 20 века, снова входит в моду, поэтому уделим внимание и ретро-проводке.
В течение нескольких лет после строительства деревянного дома происходит его усадка, поэтому неизбежно провисание проводов. Чтобы сохранить приятный внешний вид линий без подтяжки, провода закрепляют стяжками над и под изоляторами.
Способы электромонтажа закрытой проводки
Основное отличие скрытой проводки – ограничение по использованию способов прокладки. По нормам ПУЭ, точнее, согласно пункту 7.1.38, все компоненты проводки, проложенной за подвесными потолочными системами, в фальшь-стенах из гипсокартона и коробах приравнивается к скрытому варианту прокладки электросетей.
Правила пожарной и электробезопасности гласят, что для скрытой проводки можно использовать только два вида изделий – полимерную электротехническую гофру и металлическую трубу или короб из аналогичного материала, специально предназначенные для этих целей.
Рассмотрим один из примеров сооружения электропроводки в загородной даче:
Для установки выключателей и розеток желательно выбрать независимую от сруба неподвижную или малоподвижную стену, к примеру сооруженную из пенобетонных блоков или гипсокартона:
С внутренней стороны металлические элементы должны быть оцинкованы или окрашены, чтобы в процессе эксплуатации не покрылись коррозией.
Для прочного соединения недостаточно раструбного или похожего способа, поэтому применяют пайку, электросварку, муфтовые и резьбовые соединения.

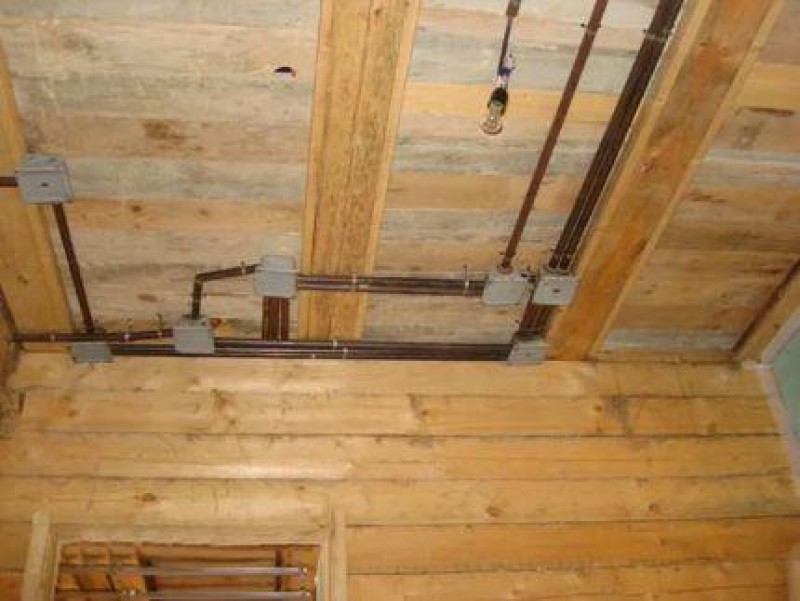

Вариант скрытой проводки в металлических трубах – в дальнейшем потолок будет закрыт подвесной конструкцией. Это решение приемлемо для прокладки кабеля в деревянных перекрытиях, внутри стен и перегородок
Использование металлорукавов, гофры и коробов из ПВХнг также допустимо, но при условии оборудования подкладки из материала, не поддающегося горению: бетона, алебастра, штукатурки.
Основные этапы прокладки закрытой электропроводки:
- Разметка трассы . Необходимо рассчитать протяжку линий так, чтобы количество поворотов и пересечений было минимальным.
- Подготовка стен и перекрытий . Она включает в себя выдалбливание штроб, высверливание отверстий.
- Прокладка металлических труб . Размер изделия подбирается так, чтобы кабель занимал не более половины внутреннего пространства.
- Монтаж металлических коробок под выключатели и розетки. Медные трубы прикрепляют к коробкам развальцовкой, стальные – с помощью гаек.
- Установка распаечных коробок . В идеале они должны соединяться с трубами сварным методом или пайкой, чтобы обеспечить 100%-е заземление.
- Электроизмерения . Все металлические элементы установок должны присоединяться к шине РЕ (все без исключения линии должны быть с заземляющим проводником).
- Протяжка кабеля в трубы . Чтобы поместить провода внутрь металлических труб, используют специальные протяжные тросы.
- Установка розеток и выключателей . При разделке кабеля необходимо делать небольшой запас проводов на случай ремонта или замены оборудования.
После того как электромонтаж скрытой проводки закончен, необходимо связаться с представителями электролаборатории. Многие забывают, что технический отчет о состоянии проводки и качестве монтажа – обязательный документ.

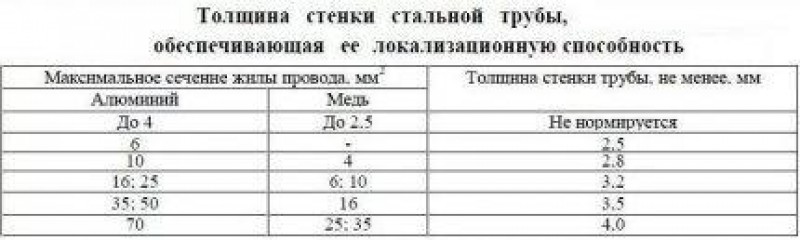

Правила пожарной безопасности регламентируют параметры стальных труб для скрытой электропроводки. Трубы и короба из стали с толщиной стенки 2 мм (и менее) устанавливать в помещениях с повышенной степенью влажности и с конденсатом на стенах (потолках) запрещено (+)
Стоит понимать, что установка скрытой проводки в стальных, а уж тем более в медных трубах – невыгодное с материальной точки зрения мероприятие.
Кроме дорогостоящего материала необходимо часть средств потратить на хороших специалистов, так как далекому от электромонтажа человеку с проектированием скрытой проводки не справиться, а для монтажа нужен квалифицированный специалист.
Для чего необходим контур заземления
Проектирование электросетей для деревянного дома обязательно включает раздел о монтаже контура заземления, без которого вся система подачи энергии в здание считается небезопасной. Существует несколько способов устройства заземления, и, несмотря на запреты, все их до сих пор применяют.
Следует отказаться от сборки контура из подручных материалов – это опасно. Традиционный способ устройства «треугольника» из металлических уголков и шины требует свободного пространства на придомовой территории, к тому же с 2013 года он запрещен как несоответствующий современным стандартам (ГОСТ Р 50571.5.54-2011).
Длина одного монтажного штыря – 1,5 м. Вертикальные заземлители располагают тремя способами: одной линией в прямой траншее, треугольником, если элемента всего три, четырехугольником по углам дома

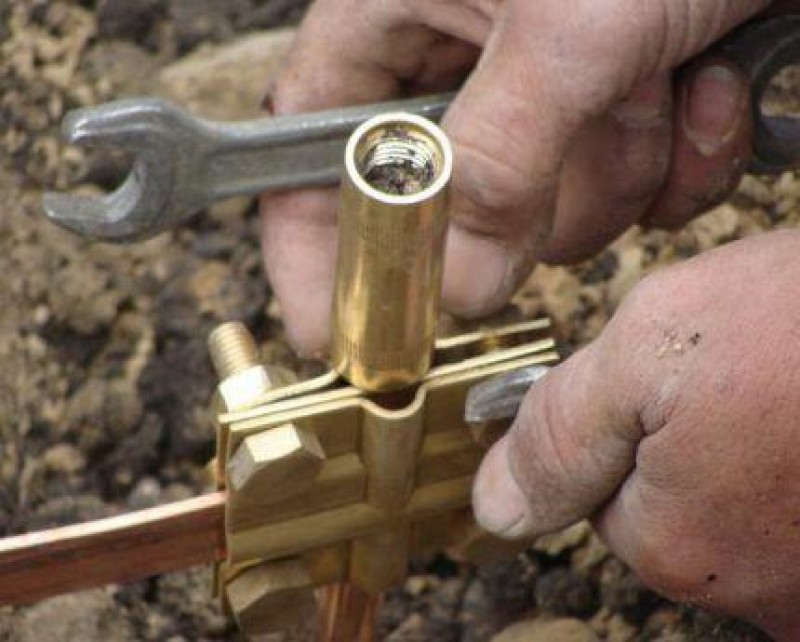

Разумно применять на загородном участке модульно-штыревой способ заземления, согласно которому заземлители устанавливаются в линию или по периметру дома.
Он не требует выделения внушительного свободного пространства на участке, т.к. все элементы располагаются вдоль существующих объектов. Необходим лишь перфоратор, чтобы поместить штырь в землю.
Шаги устройства заземляющего контура для частного дома:
Для увеличения токопроводящих способностей выпущенные в заводских условиях электроды покрыты медью, а все соединения, резьбу и муфты в процессе сборки смазывают токопроводящей пастой.
Как правило, в состав пасты входят и антикоррозийные добавки. В качестве защиты от агрессивной внешней среды все соединения также обматывают гидроизоляционным материалом.
Преимущества готовых заземляющих систем штыревого типа — эффективность, небольшие трудозатраты, экономия места, главный недостаток – высокая стоимость.
Именно по причине дороговизны многие собственники деревянных коттеджей и дачных домиков до сих пор используют отрезки отрезки металлического уголка или арматуры для устройства контура заземления вместо заводских изделий.
Меры противопожарной защиты
Если проанализировать весь процесс электромонтажных работ в деревянном доме с точки зрения безопасности, то можно выделить главные правила:
- правильный выбор и монтаж УЗО;
- установка заземляющего контура модульно-штыревым способом (с сопротивлением 4 Ом);
- устройство системы уравнивания потенциалов;
- обеспечение неразрывности заземления по всей сети;
- монтаж только накладных розеток;
- скрытый монтаж – в металлических коробах и трубах.
По окончании электромонтажных работ должны быть полностью исключены риски случайного возникновения пожара или поражения электротоком, а также поломка бытовых приборов из-за неудовлетворительного состояния проводки.
Как установить розетку с помощью деревянной накладки:
Правила устройства скрытой проводки:
Общая информация об электромонтаже в деревянном доме:
Монтаж электросети в деревянных конструкциях, которые считаются сгораемыми, требует особого внимания, опыта, знания технических нюансов и выполнения нормативных требований.
Для составления и согласования проектной документации, ввода электрокабеля в дом, а также монтажа скрытой проводки рекомендуем обращаться к специалистам. Это не мешает поработать и самостоятельно – например, установить розетку.
