Выпускаемые из полимеров изделия получают все более широкое применение. Ребристая гофра для кабеля используется не так давно, но это лучший вариант изо всех технологических новшеств для защиты электросетей. Легкие, компактные и гибкие каналы из ПВХ сохраняют форму, вытесняя устаревшие технологии. В критериях выбора и особенностях монтажа защитной гофры из полимеров стоит разобраться подробнее.
- Что такое полимерная гофрированная труба для кабеля
- Гофра для проводов и ее наиболее важные свойства
- Прокладка кабеля в гофре: разновидности гибких изделий
- Как осуществляется прокладка кабеля в гофре и демонтаж, нужен ли зонд
- Техническая гофра для кабеля и ее классификация
- Сферы применения сверхтяжелой полимерной гофры
- Классификация ПВХ изделий и металлорукава для кабеля по уровню пожарной безопасности
- Свойства двустенной электротехнической гофры
- Достоинства и недостатки гофрированных труб ПНД
- Как осуществляется монтаж: клипсы для гофры

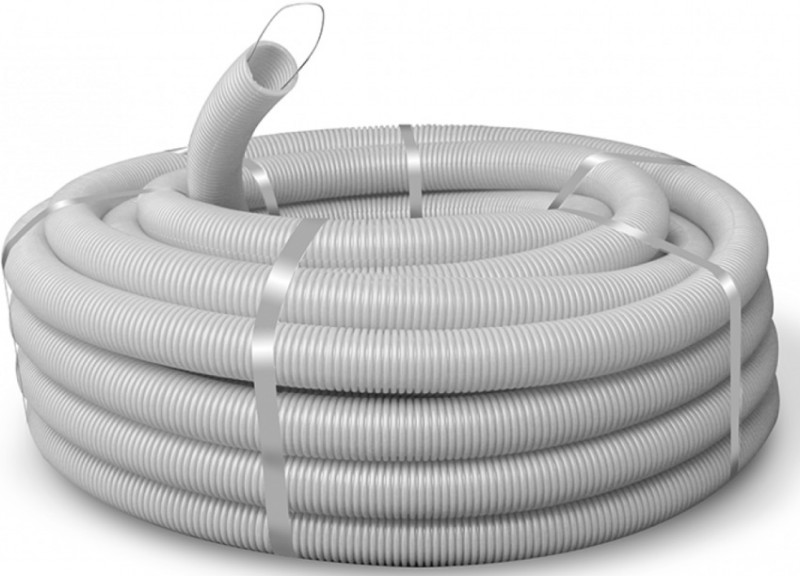

Что такое полимерная гофрированная труба для кабеля

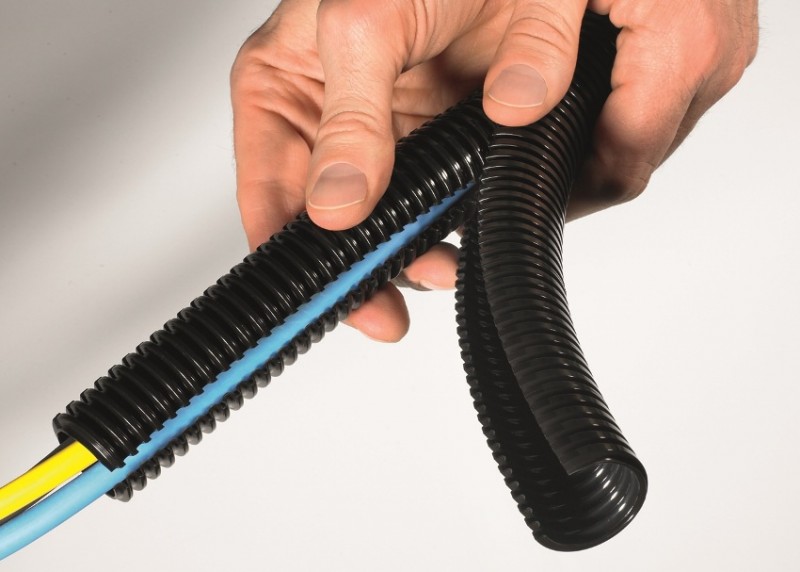

Гофра для электропроводки – это гибкая труба из ПВХ. Благодаря своим свойствам, включая повышенную гибкость и эластичность, полимерные изделия облегчают монтаж электросетей в труднодоступных и подвергаемых большой нагрузке местах. К примеру, в домах, построенных в сейсмоопасных регионах, при колебаниях проще защитить изолированную таким способом электропроводку.
Защита в виде труб из поливинилхлорида – это еще и возможность объединения нескольких проводов в одном канале. Такой метод используется для монтажа сложной многокомпонентной разводки, светодизайна и натяжных потолков с комбинированным освещением. Сфера применения гофрированных труб достаточно широкая. Современные предприятия выпускают несколько разновидностей изделия специального назначения.
Гофрированная ПВХ труба для кабеля, как правило, небольшого диаметра, что исключает необходимость штробить глубокий и широкий канал для скрытой укладки. Она выпускается в бухтах, в такой расфасовке ее удобно переносить и транспортировать.
Важно! Низкие цены на поливинилхлорид – это несущественная доплата за качество, надежность и скорость электромонтажа при строительстве новых и реконструкции старых объектов.
Полимерные материалы, из которых выпускается труба для прокладки кабеля, имеют массу положительных свойств. Например, если возникает возгорание из-за короткого замыкания, быстро затухающий полимер препятствует распространению пожара.
ПВХ труба для электропроводки – это еще и отличная изоляция, и безопасность, что важно не только в жилых зданиях, но и в производственных условиях. Кабель высокого напряжения гораздо безопаснее прокладывать при ремонте, зная, что полимерное изделие защищает от поражения электрическим током.
Гофра для проводов и ее наиболее важные свойства

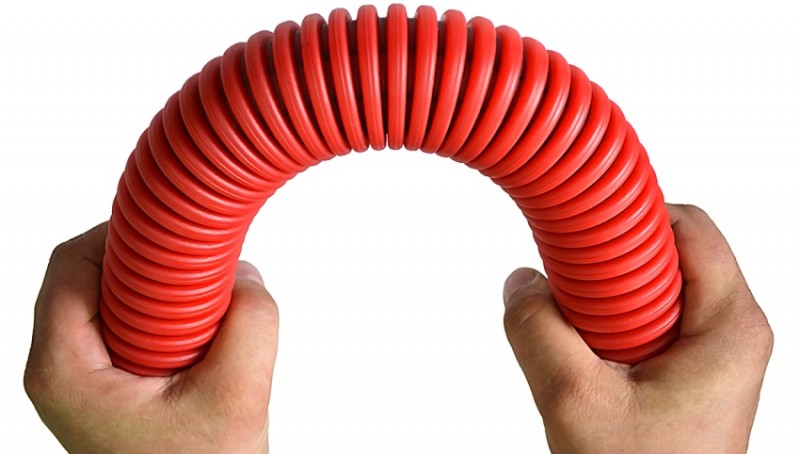

Гофрированная структура способна выдержать колоссальное давление и механическую нагрузку, чего не может продемонстрировать ни одна гладкая труба при тех же условиях.
Удобство применения ПВХ гофры для проводки не вызывает сомнения. Преимущество изолированного монтажа заключается еще и в том, что его легко выполнять под любым углом, даже на поверхности сводов и арок.
В труднодоступных местах и на криволинейных участках скрытые магистрали делать другим способом очень проблематично. Именно гибкость изделия гарантирует качественный монтаж электрокабеля с точным повторением сложных изгибов при любых особенностях архитектуры.
Гибкая гофрированная труба небольшого сечения дает возможность осуществить монтаж сложных сочленений и поворотов, вплоть до разворота на 360°. Кабель, вложенный в скрытую бороздку, равномерно заполняет ее, сокращая расходы на оштукатуривание поверхностей после первичного этапа монтажа.
В современном строительстве гофротрубы монтируют не только внутри зданий, но и снаружи их, что находит применение в организации сети питания для объектов с наружным освещением, особенно в загородном домовладении. С некоторых пор монтаж электросетей довольно редко производится без применения гибкой изоляции. В определенных случаях учитывается ландшафтный дизайн. Например, рекомендуется использовать красную гофру для кабеля, обеспечивающего ночную подсветку:
- дорожек и клумб;
- бассейна или фонтана;
- бани и сауны;
- искусственного водоема;
- площадки для мангала и барбекю;
- крытой галереи или террасы.

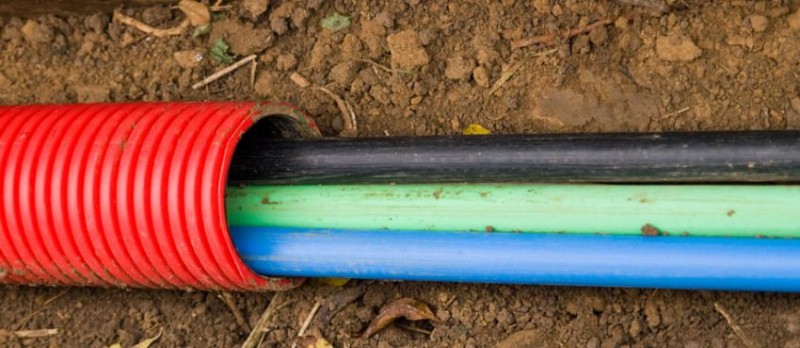

Удобство в работе – немаловажный аргумент применения гофры для прокладки кабеля в земле и при наружных работах. Ее режут ножницами по металлу или другими подходящими приспособлениями.

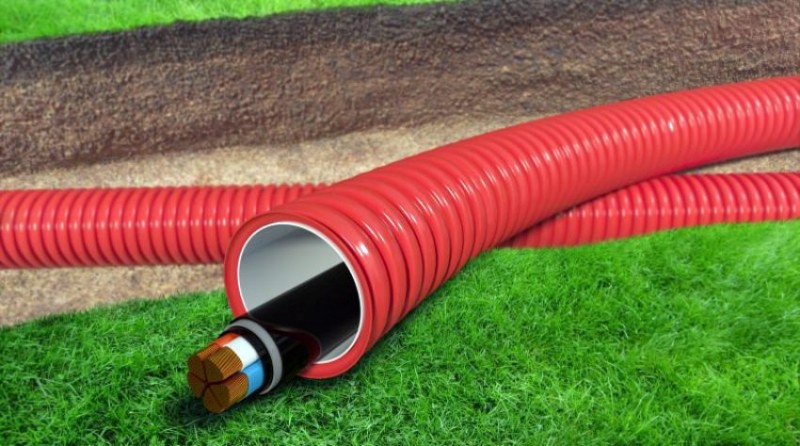

Прокладка кабеля в гофре: разновидности гибких изделий
На данный момент защитный полимерный рукав выпускается для разных строительных потребностей, включая канализационную гофру и защиту для кабеля разного напряжения. В зависимости от свойств полимера и размера гофры для кабеля специалисты рекомендуют применять ее для разных типов проводки:
- для силового кабеля;
- для слаботочных сетей (телефоны, телевизионный и компьютерный UTP провод).
Защитная гофра, в соответствии с назначением, выпускается не только в полимерном, но и в металлическом исполнении. Гибкие трубные изделия отличаются материалом, цветом и конструктивным исполнением (например, есть двойная гофра). Внутри изделия протягивают кабель, нередко даже не один – все зависит от условий работы и типа проводки:
- скрытой внутренней;
- наружной;
- подземной.
Полезный совет! При покупке обратите внимание на толщину и сечение гофры, чтобы не переплачивать за невостребованные свойства. Кабель должен легко проходить внутри рукава.
Существует другой тип классификации изделий – по степени прочности:
- легкие трубы;
- тяжелые;
- сверхтяжелые.
Легкая гофра применяется для скрытого монтажа внутри здания (чувствительна к ультрафиолету). Тяжелые и плотные гофрированные изделия выпускаются для укладки под землей (отличаются повышенной стойкостью к давлению).
Для удобства определения назначения используется условное цветовое обозначение, что отражено в таблице:
№ п/п | Цвет гофры | Сфера применения |
1. | Серый | Стандартный электропровод |
2. | Белый | Компьютерные сети, интернет |
3. | Зеленый | Телефонный или другой слаботочный кабель |
4. | Красный | Внешний силовой электрокабель |
5. | Синий | В системе «теплый пол» и гибких водогонах |
6. | Желтый | Нужды газоснабжения |
7. | Гофра черная и коричневая | Изолированные провода бытовой техники и других электроприборов |
Это общий промышленно-строительный стандарт, но его не всегда придерживаются, особенно если в остатке после большого объема работ наблюдается небольшой запас изделия в бухтах.

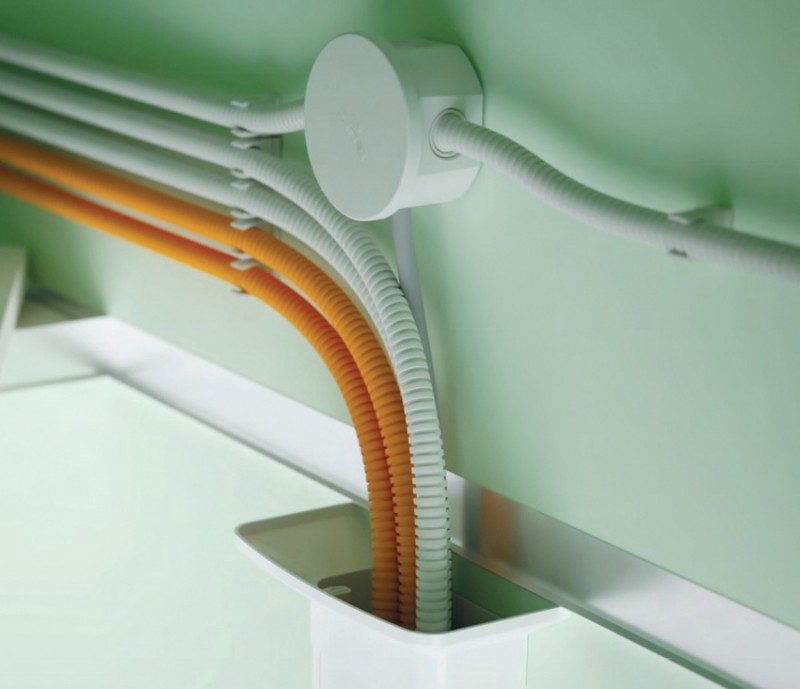

Как осуществляется прокладка кабеля в гофре и демонтаж, нужен ли зонд
До появления защитных гибких труб из ПВХ для электротехнических систем кабель напрямую замуровывали в углубление в стене. Монтаж осложнялся тем, что открытые концы прикручивались к шине или другой опоре, пропускаемой в отрезке металлической трубы. При аварийных ситуациях или неполадках кабель извлекали из-под штукатурки (с риском повреждения).
При внимательном изучении линейки современных предложений в данной области применения становится очевидно, что продается обычная полая гофра и изделие с внутренним зондом. Его нередко называют «протяжкой» – и в этом его назначение.
Полезный совет! Задумайтесь над тем, как пропустить провод внутри гофры. Оптимальный вариант, когда при монтаже системы есть возможность зацепить его и быстро протянуть.
Зонд, если он предусмотрен, всегда виден внутри полимерных трубок. Это толстая металлическая проволока, расположенная внутри по всей длине. Защитную оболочку для проводки режут вместе с зондом по мере надобности.
Пользоваться протяжкой очень просто: зацепив провод концом зонда, кабель протягивают через всю длину полимерной трубки. Зонд – гарантия удобства заполнения трубки электрокабелем. Простейшее инженерное решение подтверждает поговорку о том, что все гениальное – просто. Только осуществив протягивание электрокабеля внутри гофры на большую длину, можно оценить простоту и мудрость данного решения.
На незначительных по размеру отрезках гофрированных трубок (например, когда есть потребность в изоляции соединения проводов) зондом не пользуются.
Внимание! Сомнительная экономия не оправдывается приобретением без зонда внутри гофры для кабеля: цена отличается несущественно, а работа без зонда замедляется почти вдвое.
Удобство применения гофры состоит еще и в том, что защита кабеля производится без специальных инструментов и не требует особых усилий. Понадобятся только внутренний зонд и инструмент для нарезки, после чего кабель укладывается в подготовленные бороздки (штробы).
При демонтаже старого контура электропроводки гофрированный рукав необязательно извлекать из канавки под штукатуркой. После извлечения проводов из изолирующей полости зонд больше не потребуется. Гофра, скрытая в штробе, может в ней оставаться, что исключит необходимость делать ремонт. Достаточно извлечь нужный кусок электрокабеля, потянув за его конец. Пустую гофру рекомендуется залить по краям пеной.

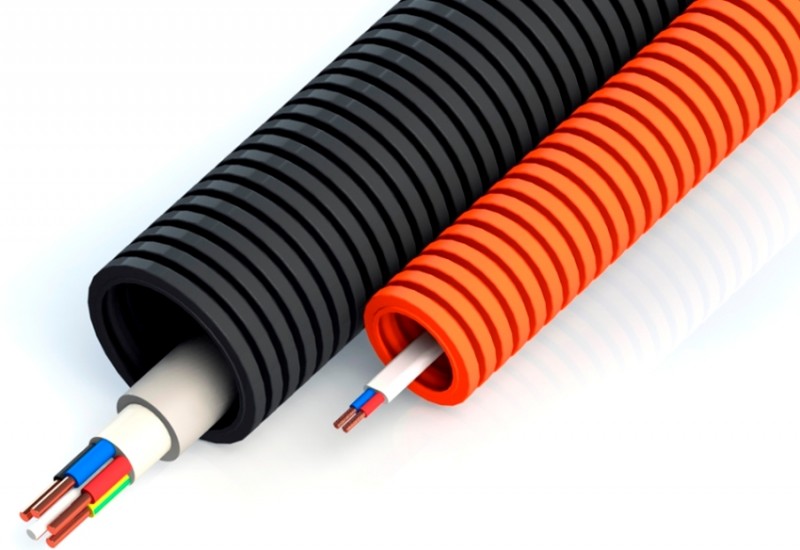

Техническая гофра для кабеля и ее классификация
Разнообразие гофры для кабеля, диаметры, отличия в сечении и толщине позволяют использовать ее в различных целях.

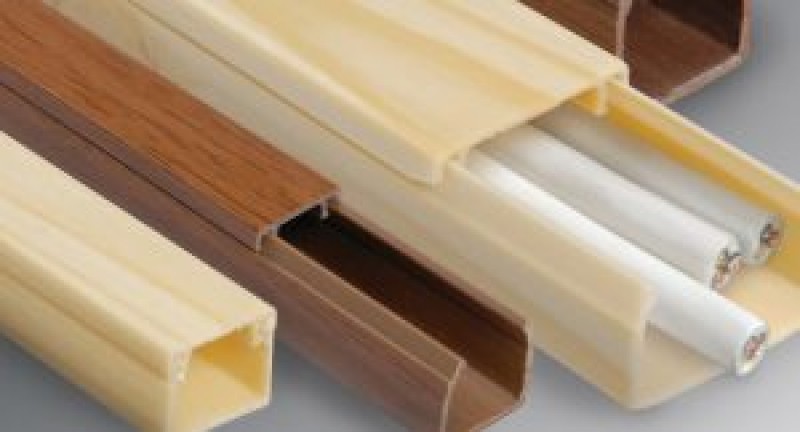

Кабель-каналы: размеры и классификация изделий
Кабель-каналы: размеры и параметры изделий. Классификация существующих конструкций по типу материала. Средние расценки и дополнительные комплектующие.
Обычная тонкостенная продукция – легкие, гибкие, наименее стойкие к давлению рукава. Хотя они применимы как для наружных, так и для внутренних работ, чаще всего рукав прячется в специально подготовленные ниши, где отсутствует большое давление. Гофру также используют:
- внутри каркасных и фальш-конструкций из ГКЛ;
- в натяжных и подвесных потолках;
- в защитной проводке автомобилей;
- при монтаже вертикальных металлических опор.
Изделия повышенной прочности – тяжелые ПВХ трубы, которые рассчитаны на достаточную механическую нагрузку, включая перепады температур и сложные условия эксплуатации. Они могут заливаться в бетонные конструкции, монтироваться под большой слой штукатурки или под землей на небольшой глубине – при переброске кабеля на соседние строения.
Сверхтяжелая гофра призвана обеспечить максимальную защиту электросетей от возможных повреждений. Применяется в тех случаях, когда проводка прокладывается в местах, требующих наивысшего уровня безопасности.

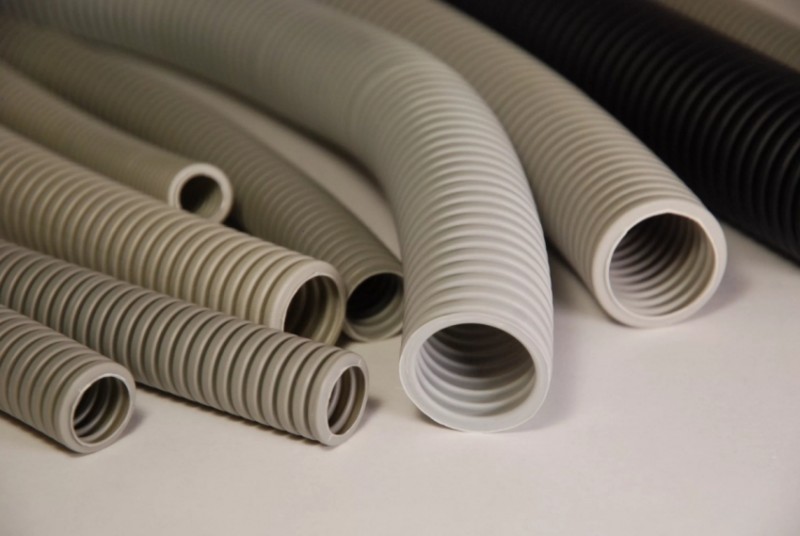

Параметры защитной гофры под кабель варьируются – в пределах 16-50 мм по внешнему диаметру и от 10,7 до 40,2 мм по внутренним размерам.
Рекомендации по выбору изделия в соответствии с его диаметром:
- для замкнутого контура тонких проводов с подключением к коаксиальным сетям, розеткам, компьютерным и телефонным сетям, при монтаже электроприборов и сигнализаций достаточно диаметра 20 мм;

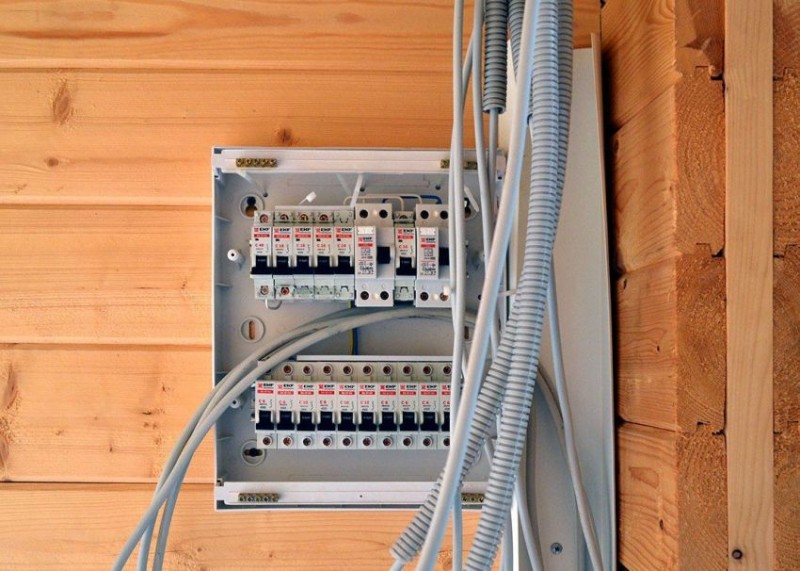

- монтаж электропроводки между распределительными коробками и соединение электрощитов осуществляется с применением изделий диаметром 32-35 мм;
- соединение кабеля между этажами – до 40-50 мм.

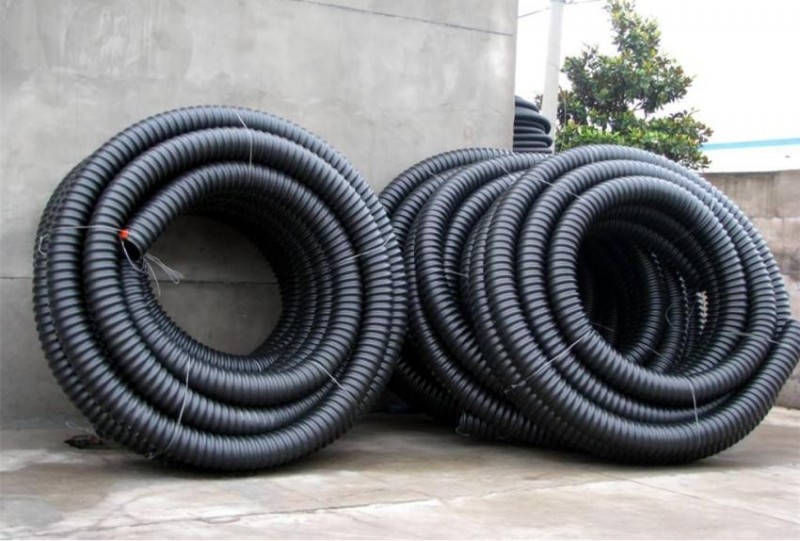

Материал продается в бухтах по 25 – 100 м, чаще всего с зондом или протяжкой, облегчающими заполнение гибких рукавов. Для удобства транспортировки бухты пакуют в термоусадочный полиэтилен.

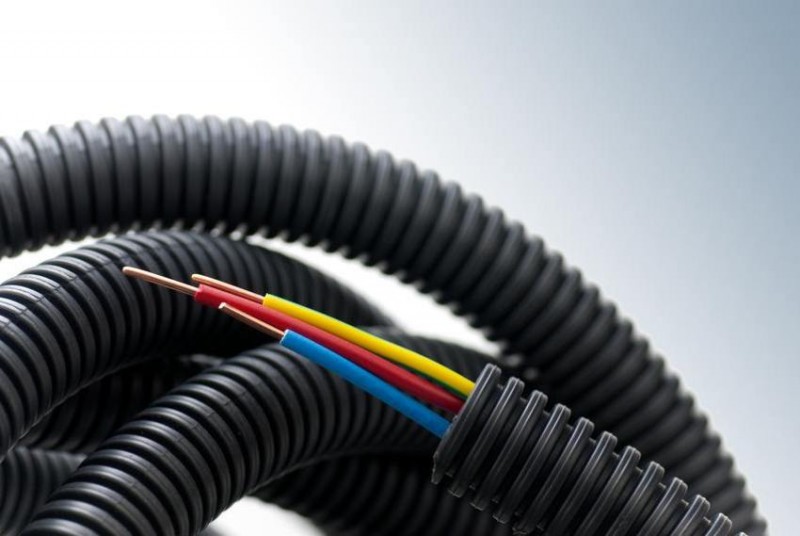

Разновидности материалов:
- обычный ПВХ (самозатухающий поливинхлорид);
- наиболее пластичный ПНД (полиэтилен низкого давления), применяемый на поворотных и криволинейных участках строительства;
- ПВД (полиэтилен высокого давления) для скрытой укладки в твердых материалах, не подверженных возгоранию, полиэтилен также идет на изготовление внешней оболочки двухслойной гофры;
- ПА (полиамид) с максимальной защитой от проникновения влаги;
- ПП (полипропилен) для проводки кабеля в каналах монолитных конструкций.

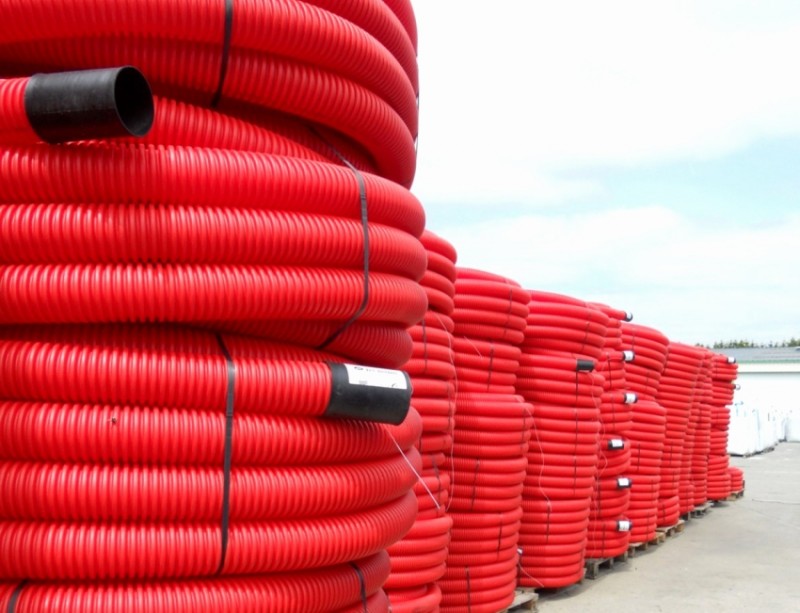

Сферы применения сверхтяжелой полимерной гофры

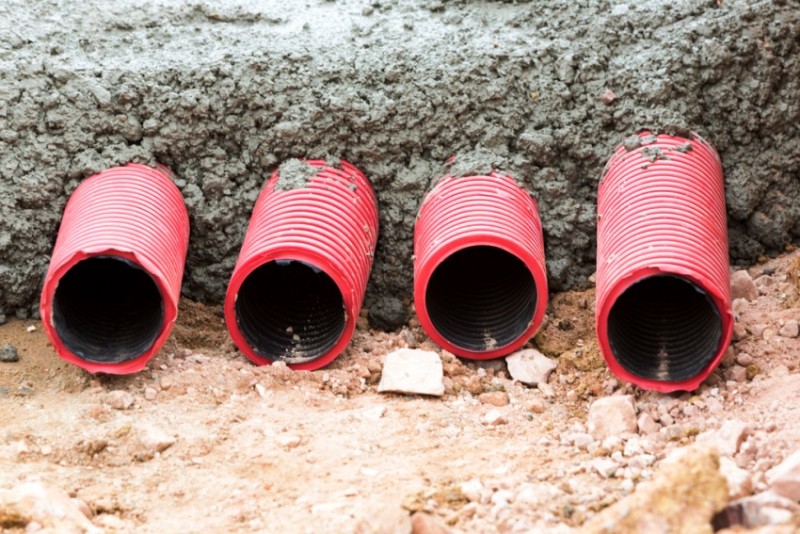

Сверхтяжелая ПВХ труба справляется с повышенной нагрузкой и давлением при укладке в грунты на достаточной глубине. Она может защищать коммуникации под дорожным полотном и фундаментом здания, возле опор мостов и ограждений. При этом цена прокладки кабеля в гофре возрастает несущественно, в основном за счет расходов на более дорогие толстостенные трубы, применяемые для наружных работ.
Если тонкие гофрированные рукава укладываются под штукатурку вертикальных стен, то большой формат скрывают в бетонную канаву – под проезжей частью, асфальтированной стоянкой.
Полезный совет! Нет смысла приобретать такие изделия из-за повышенной надежности сверхтяжелой гофры, если не предполагаются сложные условия эксплуатации.
Лучше купить ПВХ изделие в соответствии с техническими характеристиками или подобрать металлическую гофру для кабеля, если вероятна повышенная нагрузка.
Выбор данного типа изделий может быть продиктован заботой о безопасности, если речь идет о прокладке электросети при строительстве зданий, рассчитанных на большое скопление людей, таких как:
- школы и другие учебные заведения;
- торгово-развлекательные центры;
- отели и гостиницы;
- больничные учреждения;
- промышленные здания монолитного типа;
- вокзалы и другая транспортная инфраструктура.
Высокая гибкость сверхтяжелой гофротрубы позволяет использовать кабель на поворотных и криволинейных участках разного назначения. Подобные изделия служат для дополнительной изоляции электропроводки от влаги, химических реактивов и механической нагрузки. Полимерная уличная гофра для кабеля отличается высокой пожарной безопасностью, особенно если выполнена из самозатухающего ПВХ. Она предотвращает распространение огня при неожиданном воспламенении из-за возможных аварий.
Классификация ПВХ изделий и металлорукава для кабеля по уровню пожарной безопасности
С недавних пор усиливаются требования к использованию в строительстве инфраструктуры устойчивых к возгоранию материалов. Специалисты рекомендуют использовать гофротрубы для кабеля, исходя из степени их пожаробезопасности:
- Для укладывания внутри негорючих конструкций (ЖБИ, кирпичная кладка, бетонный каркас, монолиты) применимы любые гофрированные рукава.
- В полых конструкциях, выполненных из негорючих материалов, можно использовать гофру, не поддерживающую горение (ПВХ, ПВД и металлическая защита).

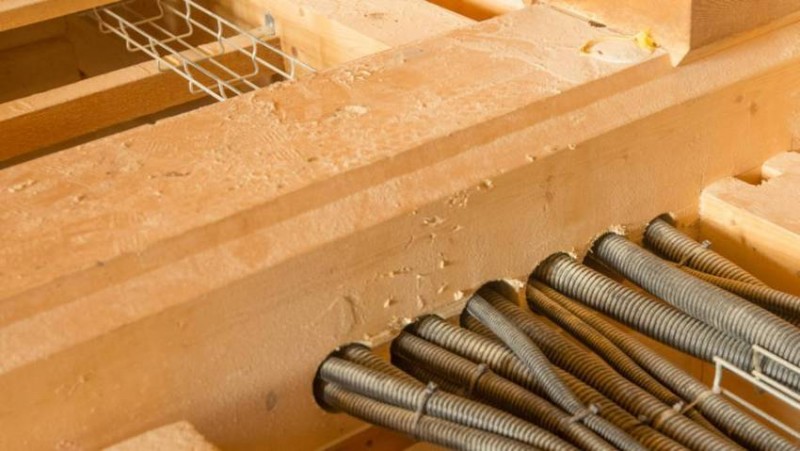

- Монтаж внутри перекрытий из воспламеняющихся материалов (обшивка древесиной, ГКЛ, композитными щитами) требует применения устойчивых к возгоранию труб, желательно со специальной пропиткой. Воспламеняющийся пластик запрещено использовать в подобных условиях.
- Открытая протяжка кабелей осуществляется из материалов, не распространяющих горение (монтаж производится на расстоянии от воспламеняемых покрытий).
- Гофра из самозатухающего полиэтилена (ПВД) и полиамида (ПНД) используется для наружной проводки внутри жестких конструкций.
Внимание! Укладка электросетей во взрывоопасных постройках производится внутри гибких металлических рукавов и защищенных от магнитных полей материалов. Пластиковые трубы, соответственно ГОСТу, для этих целей не предназначены.
Свойства двустенной электротехнической гофры
При выборе изделий для строительных нужд важно обращать внимание на технические параметры и наличие сертификатов. Наиболее надежной считается двойная усиленная труба из разных полимеров, имеющая:
- внешнее ребристое покрытие;
- гладкий внутренний слой.
Эти конструктивные отличия способствуют прочности и пластичности данных изделий. Повышенную пропускную способность обеспечивает гладкая стенка внутри рукавов из ПНД, которые соответствуют диаметру кабелей. Изделия выпускаются в «классическом» и комбинированном (ПНД плюс ПВД) видах.
В усиленных конструкциях может использоваться фольгированная (металлическая) прослойка. Это обеспечивает защиту от повышенной нагрузки и механического давления. Жесткая двойная гофра гарантирует высокий коэффициент жёсткости, усиленный гофрорукав из ПНД выпускается с большим сечением. Эти трубы предназначаются для сложных условий эксплуатации – под почвой и внутри фальшпола, под натяжными полами и внутри цементной стяжки.
Важно! Электротехническую гофру запрещено применять для транспортировки жидких сред, например, для подачи в летний душ или бойлер горячей воды. Для таких целей лучше использовать двухслойный отрезок металлорукава.
Достоинства и недостатки гофрированных труб ПНД
У каждого полимерного изделия есть свои неоспоримые достоинства и недостатки. Среди преимуществ защитных рукавов специалисты отмечают:
- стойкость к большим интервалам температур (от −30°C до +90 °C);
- удобство монтажа гофры в любое время года и в сложных климатических условиях;
- достаточную прочность на разрыв благодаря ребрам жесткости;
- доступный монтаж и легкую протяжку кабеля в гофре для наружных и внутренних работ;
- пластичность обеспечивает прокладывание любого контура, в большинстве случаев без фитингов;
- при аварийной ситуации и частичном разрушении конструкций гофра немного растягивается или сужается, благодаря чему кабель внутри не рвется;
- стойкость полимеров к коррозии, химическим реактивам и грунтам различной кислотности;
- продолжительный срок эксплуатации (до 40–50 лет);
- доступность (если говорить о гофре металлической для кабеля 16 мм, цена за метр составляет 11-15 руб.).
Среди возможных минусов:
- слабая стойкость к разрушительному воздействию ультрафиолета в наружной проводке;
- вероятность возгорания в незащищенном пластике.

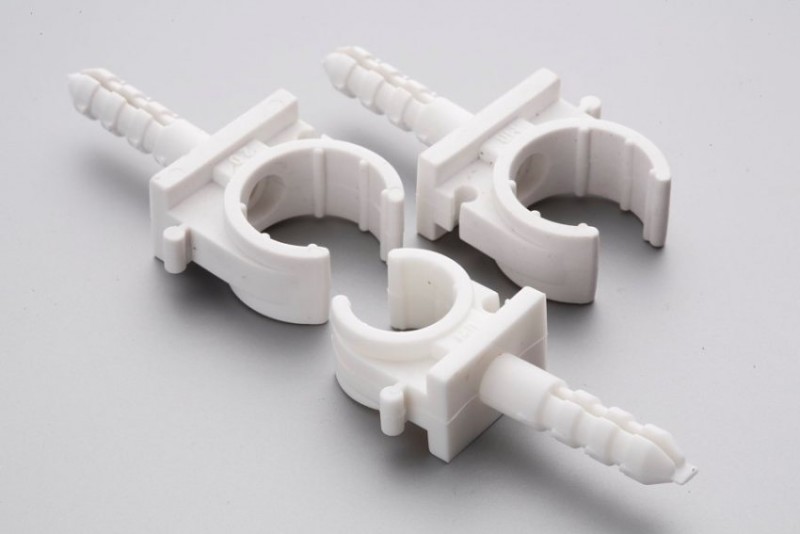

Как осуществляется монтаж: клипсы для гофры
Для монтажа гофрированной конструкции предлагается достаточный ассортимент аксессуаров, включая зонд для протяжки и клипсы для гофры 16 мм – цена в пределах 5 рублей за 1 шт.
Пластиковые скобы для монтажа можно комбинировать с гвоздями, если для такого крепления подходит материал поверхности.
Важно! Стоимость прокладки кабеля в гофре относительно невелика – это несущественно отражается на материальных затратах при замене всех систем.

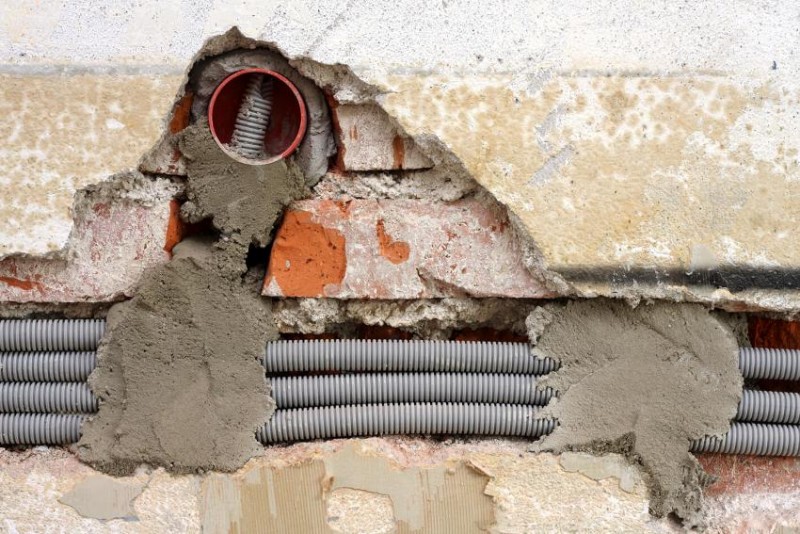

В штробах (бороздах внутри стен) производится укладка под быстро застывающие растворы (алебастр или стартовую штукатурку).
Специальные клипсы для наружного монтажа выпускаются разного формата – с учетом диаметра труб, например, клипсы для гофры 20 мм. Возможно применение хомутов, оставшихся от строительно-монтажных работ, особенно для укладывания внутри вентиляционных и других коробов при совмещении коммуникаций.
Защищенный монтаж скрытых коммуникаций вполне возможно организовать своими руками, если гофрированное изделие правильно подобрано по диаметру. Для этого предварительно штробят стену, сделав разметку специальным инструментом, чтобы получилась бороздка. Ориентировочная цена прокладки кабеля в гофре за метр погонный уточняется у специалиста строительной фирмы. Размеры и стоимость укладки кабеля в гофре в смете отражаются заранее.
Открытый тип монтажа кабеля выполняют за стенами из ГКЛ и за натяжным полотном, используя скобы и специальные клипсы. Их устанавливают с одинаковым интервалом, исключающим провисание на горизонтальной поверхности. Кабель внутри теплого пола монтируется на специальную решетку.
Как видим, перед приобретением защитных изделий для электропроводки стоит учесть все характеристики и уточнить, как протянуть кабель в гофру. При укладке электрокабеля внутри гофры на большом отрезке желательно наличие зонда, чтобы упростить протяжку. Сверхтяжелая двойная гофра применима только для подземной укладки кабеля и внутри пола с повышенной нагрузкой. В бытовых условиях доступен самостоятельный монтаж легких изделий, если сечение кабеля будет меньше диаметра гофрированного рукава.
