Принцип действия.

Чтобы оповестить жильцов дома о приходе гостей, придумано несколько рабочих схем.

  1. Механический принцип действия отличается максимальной простотой, надежностью и долговечностью. Несмотря на архаизм, механические звонки пользуются спросом у владельцев недвижимости.
  2. Электромеханические модели обладают ударным (механическим) механизмом (он издает звук), который активируется электрическим импульсом.
  3. Электронные устройства оснащаются миниатюрными датчиками и микросхемами, благодаря которым появляется возможность беспроводной передачи сигнала и настройки удаленного доступа. Но цена таких устройств выше, чем более простых моделей.

Способы передачи сигнала

. При нажатии кнопки звонка сигнал должен поступить к динамику. Для этого есть два варианта передачи импульса.

  1. Проводные звонки являются самыми дешевыми и надежными конструкциями. Но в стене или дверной коробке придется делать отверстие для провода. Он соединит кнопку с приемником, образуя электрическую цепь.
  2. Беспроводные звонки обеспечивают связь между кнопкой и оповещателем через радиосигнал. Минусом такой схемы является потеря сигнала при его прохождении через двери и стены. Зато такие модели выглядят более современно, они выгодно отличаются функциональными возможностями.

Атмосферостойкость

Когда требуется установить дверной звонок в частном доме, важно обратить внимание на атмосферостойкость модели

  1. О пыле- и влагозащищенности может сообщить индекс IP. Первая цифра после литер обозначает уровень пылезащиты, а вторая указывает на степень влагозащищенности. Чем выше цифровые значения, тем лучше защита. Например, звонки с обозначением IP44 устойчивее к негативным факторам, чем IP20.
  2. На улице наблюдается большой перепад температур. Некоторые электронные устройства в мороз не реагируют на нажатие кнопки звонка. Поэтому выбор модели будет зависеть от климатических особенностей региона.

Громкость

. Отличаются дверные звонки и уровнем громкости. Оптимальным вариантом будет покупка модели с регулировкой силы звука. Но если динамик расположен в прихожей, то услышать тихую трель в дальней комнате не всем жильцам удается. Самыми громкими считаются устройства с уровнем звука 80-100 дБ.

Питание.

Электромеханические и электронные приборы используют для работы ток. Электроэнергия требуется не только приемнику, но и кнопке.

  1. Динамик может подключаться к электрической сети дома или квартиры с напряжением 220 В. С установкой такого изделия могут возникнуть серьезные трудности (штробление и сверление стен).
  2. Проще осуществляется монтаж приемников, которые работают от пальчиковых батареек. Но срок службы у них редко превышает 1 год.
  3. В кнопку производители устанавливают маленькие батарейки в виде таблетки. Некоторые источники тока редко встречаются в российских магазинах.

Мы отобрали в обзор 16 лучших дверных звонков. Все они реализуются в торговой сети нашей страны

При распределении мест редакция журнала expertology отталкивалась от заключений экспертов, принимая во внимание отзывы отечественных пользователей

Как устранить проблему

Беспроводные звонки – одни из самых недорогих устройств, большинство из них произведено в Китае. Самые дешёвые девайсы несут в себе массу скрытых проблем. Например, изначально залитая чем-то плата или плохая сборка. В более дорогих вариантах даже есть возможность подкрутить частоту, не разбирая гаджет. Ниже приведены решения самых распространённых проблем:

Почистить звонок

Первое, что можно сделать, если беспроводной звонок не звонит – это открыть корпус и почистить плату спиртом. Это поможет, если гаджет лежал в упаковке несколько лет, попал под дождь или звонит только тогда, когда находится вблизи приёмника. Таким образом вы обработаете окислившиеся контакты, а, возможно, исправите изначальную проблему, если плата была залита какой-то жидкостью ещё до сборки.

Поменять частоту

Если у вас совсем не работает дверной беспроводной звонок, то поднесите его ближе к приёмнику сигнала. Возможно, кнопка работает только на минимальном расстоянии. Если чистка платы не помогает, то проблема в смещении частотного диапазона. В идеале, колёсико регулировки предусмотрено производителем и находится на самом девайсе. Аккуратно крутите его, одновременно нажимая на кнопку. Когда раздастся звук, увеличивайте расстояние между частями устройства, иногда подкручивая колёсико. Так вы выясните максимальное расстояние и наладите правильную работу девайса.

Если колёсико регулировки частоты отсутствует, то придётся открыть корпус. Также, вам понадобится диэлектрическая отвёртка. Необходимо подкрутить подстроечник катушки индуктивности. Он может находиться и в приёмнике, и в кнопке. Действовать нужно очень аккуратно и плавно, запоминая количество оборотов, чтобы вернуть всё в начальное положение, если результата не будет. В остальном, действуйте как в случае с колёсиком, постепенно увеличивая расстояние между приёмником и кнопкой. Настраивая гаджет таким образом, вы сами можете определить расстояние, на которое он будет работать.

Вы всегда можете обратиться в сервисный центр, чтобы не выполнять операцию самостоятельно. Вам помогут и умельцы на радиорынке. Благодаря данной инструкции вы сможете говорить с ними «на одном языке» и точно указать проблему и возможный путь её решения.

Металлические ворота

Почему беспроводной звонок не работает на металлическом заборе, воротах или дверях? Металл – это преграда для радиосигнала, а иногда и огромная антенна, способная принимать чужие сигналы. Расположите гаджет не на самой металлической поверхности, а на кирпичной стене или деревянном столбе. Либо приделайте сзади звонка деревянную плашку – преграду между ним и металлом.

Есть способы соединить проводную кнопку и беспроводную: первая располагается снаружи ворот, вторая – внутри. При нажатии на первую сигнал по проводу передаётся на вторую и затем без проводов – в дом. Если у вас есть навыки радиолюбителя, вы сможете найти схемы в интернете и усовершенствовать гаджет самостоятельно.

Ещё один хороший вариант: припаять к гаджету антенну. Необходимо разобрать кнопку и соединить внутреннюю антенну и новый провод. Этот проводок можно поднять выше забора или вывести через небольшое отверстие в воротах во внутреннюю часть двора. Такую операцию для вас сможет проделать умелец на радиорынке или сервисный центр.

При расположении звонка на улице, помните о пылевлагозащите. Также учтите, что если беспроводной звонок перестал работать при низкой температуре, то это нормально. После того, как морозы пройдут, придётся заменить батарейки.

На что нужно обратить внимание

Выбирая дверной звонок, лучше отдать предпочтение тому устройству, в котором есть возможность регулировки громкости. Еще одна полезная функция – это подсветка кнопки в темное время суток. Она реализовывается с помощью небольшого светодиода, или светящихся материалов. Что касается внешнего вида корпуса и звукового звучания, то предлагаемых вариантов здесь множество. Все будет зависеть только от ваших вкусов и предпочтений.

Выбор электрического изделия зависит от того в квартиру или в дом вы его будете ставить. Они могут быть двух и четырех проводными. На кнопку 2-х проводного подается напряжение 220В, а на кнопку 4-х проводного – 5В. Оба вида можно устанавливать в квартире. А в доме, где кнопка и провод подвергаются влиянию погодных условий (дождь, снег, высокая влажность), ставят только 4-х проводные приборы.

Электрический проводной звонок работает от сети. Это одновременно его плюс и минус. С одной стороны не нужно постоянно следить за зарядом батареек, как в беспроводных приборах. С другой – устройство не будет функционировать, если нет света

Еще один минус – опасный ток, поэтому при установке важно быть предельно аккуратными

Дверной звонок. Различные способы установки

Самая простая ситуация, когда у вас уже установлен звонок и проложена проводка, и вы собираетесь поставить новый, аналогичный старому. Стандартная квартирная проводка предполагает установку дверного звонка, работающего от сети переменного тока с напряжением 220 В, т.е. обычной квартирной осветительной сети. В этом случае отключаем на лестничной площадке электричество с помощью автоматических выключателей и производим замену старого звонка на новый. Отсоединяем два провода, подходящие к старому звонку и подсоединяем их к новому.

В случае, когда вы собираетесь установить энергонезависимый дверной звонок, работающий на батарейках или аккумуляторах, использование старой проводки недопустимо, поскольку она соединяется с общей осветительной сетью квартиры. Вам придется проложить два новых провода или двухжильный кабель от звонка до кнопки вызова. Использовать  старую кнопку можно, предварительно отсоединив ее от старой проводки и подсоединив к вновь проложенным проводам.

Проще всего дело обстоит с установкой радиозвонока. В нем связь между кнопкой вызова и исполнительным устройством (звонком) осуществляется по радиоканалу, т.е. без проводов. Тут проще некуда: крепите в квартире сам звонок, а на лестничной площадке или на пороге частного дома специальную кнопку (идет в комплекте) и все готово. Главное что бы расстояние между ними не оказалось большим, чем указано в инструкции. Обычно оно равно 50-100 метров.

Схема подключения дверного звонка

При установке дверного звонка как говориться «с нуля» вам придется проложить новую проводку от кнопки к ближайшей распределительной коробке (уже существующей) и от самого звонка к той же коробке. Использовать можно двухжильный кабель или два отдельных провода, сечением 0,5 кв. мм. Использовать более мощный кабель бесполезно, хотя и не запрещено, поскольку потребляемая мощность квартирного звонка очень незначительна.

И еще один немаловажный момент, кабель  для проводки следует использовать аналогичный по материалу жилы с кабелем общей квартирной сети. Т.е. если у вас сеть проложена алюминиевым проводом, то используйте алюминиевый, а если медным – то медный. Рассмотрим теперь, как правильно соединить проложенные провода в соединительной коробке. Сначала в коробке находим провода подачи напряжения и определяем, кто из них фаза(L), а кто – ноль (N).

Есть еще одна ситуация, требующая манипуляций с проводкой дверного звонка. Когда несколько квартир имеют общий коридорчик и входную дверь в него. Соседи таких квартир, посоветовавшись друг с другом, решают поставить замок на эту дверь. Следовательно, возникает потребность в переносе кнопок всех звонков за эту дверь.

Поступаем следующим образом. Прокладываем с помощью двухжильного кабеля проводку от каждой кнопки до места за общими дверями, где будут устанавливаться дополнительные кнопки. И производим параллельное соединение новой кнопки со старой. Т.е. подсоединяем два провода к новой кнопке, а другие концы этих же проводов к старой, не отсоединяя при этом старый кабель, подходящий к старой кнопке вызова.

Проделываем вышеописанную операцию для каждой квартиры. Таким образом, будет возможность позвонить вам в квартиру и с лестничной площадки, и непосредственно возле дверей квартиры. Самое главное при установке дополнительных кнопок дверных звонков используйте только специальный сетевой кабель, а не телефонную «лапшу» или акустические провода – не экономьте на собственной безопасности.

  • http://xn—–7kcglddctzgerobebivoffrddel5x.xn--p1ai/kommunikatsii/elektroprovodka/246-podklyuchenie-dvernogo-zvonka-samostoyatelno
  • http://scsiexplorer.com.ua/index.php/domachnij-elektromaster/576-dvernoj-zvonok.html
  • http://montazhnik02.ru/stroitelstvo/27464-podkluchenie-dvernogo-zvonka-instrykciia-foto.html
  • http://ksportal.ru/540-ustanovka-dvernogo-zvonka.html

Особенности устройства видеозвонка

В состав стандартного электронного прибора входят:

  • накладная панель со встроенной камерой и звонком;
  • соединительный кабель, выполняющий роль канала связи;
  • жидкокристаллический дисплей, который крепят внутри квартиры на стене или же на дверном полотне изнутри помещения;
  • элементы питания.

Посетитель начинает жать на кнопку. Тут же:

  • раздается звуковое оповещение;
  • камера включается;
  • система фотографирует пришедшего человека (может снимать его на видео в той зоне, что охвачена камерой).

Владельцу квартиры остается выбрать в настройках соответствующую функцию.

Благодаря установленному оборудованию, пользователь получает информацию обо всех, кто пожелал попасть в помещение

Особенно это важно, когда никого нет дома. В этом случае изображение транслируется на любое устройство — на компьютер, на телефон

Это удобное устройство вполне компактное, к тому же большинство вариантов могут считаться бюджетными.

Выбирая оборудование подходящей модификации, нужно учитывать:

  • набор возможных функций;
  • размер дисплея;
  • разрешение камеры;
  • угол обзора;
  • присутствие в комплектации режима ночной съемки;
  • наличие датчиков движения;
  • возможность соединения методом Wi-Fi;
  • присутствие автоответчика;
  • период работы батареек;
  • наличие карты памяти и ее объём;
  • возможность менять мелодии звонка.

Системы могут стабильно работать ориентировочно полгода, некоторые даже год. Дальше потребуется их заряжать или же менять источники питания.

Дверной звонок для входной двери

Производители зачастую предусматривают возможность замены модулей, изменения комплектации. Здесь польза очевидна, когда возникает потребность:

  • устанавливать камеру с расширенным углом обзора;
  • улучшать функционал;
  • монтировать вспомогательные датчики и пр.

Так что на возможность замены компонентов производитель обязательно указывает.

Особенности моделей и специфика монтажа

Звонки беспроводные

В большинстве случаев такие комплекты предпочтительнее. Установка дверного звонка этого типа существенно упрощается. При монтаже составных частей не придется прокладывать провода или кабеля, думать, как их крепить, заниматься сверлением поверхностей, а потом маскировать трассу. Иногда возникает необходимость переставить звонок или его кнопку на другое место. С беспроводным устройством в этом плане никаких проблем. Единственное условие – отсутствие преград для прохождения ЭМ волн. К тому же не придется вникать в особенности внутридомовой электрической схемы. Для тех, кто с эл/техникой всего лишь на «вы», плюс более чем значимый.

Такое подключение дверного звонка имеет и существенный недостаток. Его кнопка часто не срабатывает, так как по определению источником питания для нее (как и некоторых типов принимающих устройств) служат миниатюрные батарейки. Устанавливается она, естественно, на входе, а внешние факторы (влажность, температура) влияют на долговечность элементов. Как правило, в зимнее время их придется менять довольно часто. По мнению специалистов и пользователей, для жилого дома такие устройства приобретать не стоит. А вот подключить звонок в квартире, не занимаясь монтажом проводов и разбирательством со схемой, более чем целесообразно, особенно если нет необходимых знаний в этих вопросах.

Место расположения кнопки также не регламентируется. Как правило, с внешней стороны дверного блока, с креплением на косяке или стене подъезда. Никаких требований нормативных документов по данному вопросу не существует. Нужно лишь ориентироваться на удобство пользования. Если кнопку установить слишком высоко, то ребенок до нее не дотянется. Пожалуй, это единственный нюанс монтажа.

Проводные звонки

С ними несколько сложнее; придется вникать в азы электротехники. По сути, никаких отличий от монтажа обычного выключателя нет. Кнопка (что уже отмечено) ставится в разрыв фазного провода , а электрический звонок уже после нее. Ноль сразу же (напрямую) подсоединяется к блоку управления. В принципе, схема достаточно простая, независимо от разводки и особенностей внутренней эл/проводки.

Полезные советы:

  • Иногда к одному звонку есть необходимость подсоединить несколько кнопок. К примеру, одна ставится на входе в дом, другая – на калитке (воротах). В этом случае они включаются в схему параллельно и работают совершенно независимо. При замыкании контактов любой из них появится звуковой сигнал.
  • Типичная ситуация – приобретена квартира с черновой отделкой, и из стены в прихожей торчит несколько проводов. Как подключить дверной звонок? Здесь понадобится индикаторная отвертка. При включенном автомате найти провод под напряжением труда не составит. К нему и нужно присоединять кнопку. А вот как быть с остальными?

Чтобы не ошибиться с нулем, целесообразно произвести прозвонку каждой жилы до соответствующей шины подъездного щитка. Дело в том, что провода, торчащие из стены, могут относиться к совершенно разным схемам; что присоединял к ним бывший хозяин, неизвестно. А потому использовать их для подключения второго контакта кнопки не стоит, если неясно, что это за эл/цепь. Лучше «пробросить» новую линию, так надежнее.

Напоследок нелишне напомнить, что схема подключения проводного звонка разрабатывается самостоятельно, независимо от его модификации. Все, что необходимо найти – фазный и нулевой провода в распределительной коробке. А присоединения кнопки и управляющего блока к ним сложностей не вызовут.

Пошаговая инструкция по монтажу звонка

Сейчас читают Как сделать абажур для торшера своими руками: подборка идей…

Встраиваемые розетки в столешницу: разновидности,…

Монтаж кнопки и внутреннего блока производят согласно инструкции, которая обязательно есть в комплекте у новых изделий. Мы предлагаем общую инструкцию, подходящую для стандартной проводной модели, состоящей из 2-х основных рабочих блоков – кнопки и самого звонка.

Шаг 1 – материалы и инструменты

Инструменты лучше приготовить сразу, чтобы не отвлекаться лишний раз во время работы. Если планируется штробить стены, пригодятся штроборез, перфоратор или дрель. При необходимости их можно позаимствовать у друзей или взять в аренду. Остальные устройства и принадлежности не такие громоздкие.

«Грязные» работы лучше выполнять вместе с ремонтом коридора или прихожей, тогда провода будут надежно «зашиты» в штукатурку и внешний вид стен в результате не пострадает

Комплект инструментов и материалов для установки звонка:

строительный нож; набор отверток; отвертка-индикатор; шурупы и шуруповерт; изолента; клеммы.

Соединение проводов можно выполнять не только клеммами – ими просто быстрее и удобнее. Некоторые до сих пор используют пайку, тогда потребуется и паяльник.

Не рекомендуем обходиться скрутками без применения пайки – это ненадежный и опасный способ соединения жил.

Для наружного монтажа кабелей, при котором не придется штробить стены, пригодятся защитные кабель-каналы. Это вариант для прихожих со свежим ремонтом

Если в комплекте вместе со звонком нет кабеля, его нужно докупить. Перед покупкой загляните в схему монтажа и уточните, какой кабель требуется: 2- или 3-жильный.

Шаг 2 – подготовительные работы

Если вы устанавливаете беспроводную модель, подготовка не нужна. Она требуется, когда необходимо проложить путь для проводов, соединяющих элементы контура.

Сложнее всего просверлить отверстие и продолбить канавки в бетонной стене. Для этого сделайте разметку, а затем воспользуйтесь специальным электроинструментом: штроборезом, перфоратором, ударной дрелью

Отверстие обычно просверливают около входной двери. Иногда его аккуратно маскируют наличниками. Провода для кнопки выводят наружу, примерно на высоте 150-160 см от пола, для корпуса звонка – к месту его установки. Обычно это зона под потолком над дверью или чуть сбоку от нее.

Если требуется подключение к электрощитку, продумайте путь и до шины заземления. При наличии у звонка адаптера с вилкой место монтажа корпуса выбирайте так, чтобы он органично смотрелся на стене.

Провода укладывают в проделанные штробы, сверху покрывают штукатуркой. Чтобы стены и корпус звонка выглядели аккуратно, финишную отделку стен рекомендуем выполнять только по окончании установки крепежных элементов.

Шаг 3 – установка корпуса звонка

Сначала выполняем подключение проводников, а затем устанавливаем корпус на кронштейн или держатель. Иногда это просто 1-2 самореза для «ушек».

Перед подключением убираем напряжение с задействованного контура – отключаем в электрощитке защитный автомат и предупреждаем окружающих, чтобы его не включали

Торчащие из стены жилы выводим, согласно схеме, в корпус через специальное отверстие или откручиваем крышку. Находим клеммы, заводим очищенные от изоляции жилы, закручиваем.

Нередко в дорогих или импортных изделиях установлены самозажимные клеммы, провода в которых фиксируются одним нажатием.

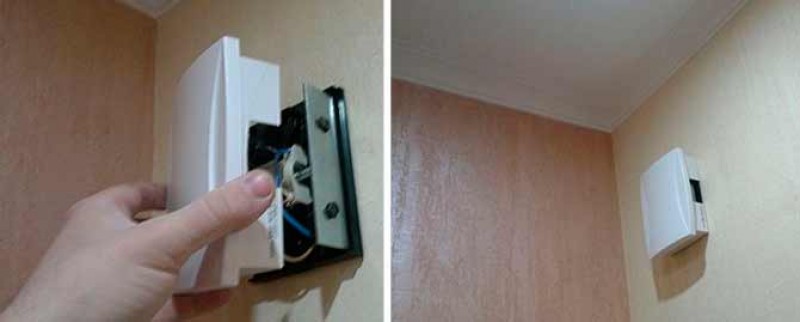

Закрываем крышку, «насаживаем» корпус на шурупы, саморезы или болты. Если предварительно установлен специальный кронштейн – просто фиксируем на защелку

Есть изделия, корпус которых нужно прикрутить к планке. Тогда сначала вкручиваем шурупы, а уже потом закрываем крышку. В результате правильной установке видна только лицевая декоративная панель, крепеж незаметен.

Шаг 4 – монтаж кнопки

Очередность установки кнопки и внутреннего блока значения не имеет, можно сначала подключить кнопку, а затем корпус. Стандартная высота установки – 150-160 см, но иногда, по объективным причинам, ее фиксируют чуть ниже. От косяка лучше отступить 10-15 см.

Сначала так же точно заводят провода в корпус, присоединяют их к клеммам, затем защелкивают крышку и фиксируют корпус кнопки на стене

Если в комплекте вы обнаружили двусторонний скотч – он и предусмотрен для крепления кнопки к стене. Но гораздо надежнее, если ее прикрутить на шурупы или саморезы.

После установки всех элементов на щитке включают автомат и проверяют работу звонка. Если есть возможность, регулируют громкость.

Как подключить звонок в квартире

Помимо функциональности и качественных характеристик, современными производителями уделяется большое внимание дизайну дверных проводных и беспроводных звонков. Корпус такого устройства может быть выполнен в любой цветовой гамме, конфигурации и форме

Беспроводной

Самостоятельное подключение беспроводных моделей не вызывает сложностей даже при отсутствии навыков работы с электропроводкой.

  1. Выполнить осмотр комплектации устройства. Современные модели очень часто комплектуются дополнительными модулями: домофонами, видеоглазками, датчиками движения.
  2. Выбрать оптимальное место для монтажа прибора. Если сигнальный блок устройства является энергозависимым, то необходимо обеспечить доступ к электросети.

    Оптимальным вариантом для установки звонка будет ближайшая к двери стена

  3. Распаковать все комплектующие беспроводного звонка. На этом этапе нужно убедиться в отсутствии повреждений всех частей прибора.
  4. Выполнить разметку и высверлить отверстия для дюбелей, при помощи которых будет фиксироваться кнопка. И также для закрепления кнопки может использоваться клеящий состав или двухсторонний скотч.

    Для фиксации кнопки можно использовать двусторонний скотч

  5. Установить кнопку при помощи саморезов, скотча или клея.
  6. Выполнить разметку, высверлить отверстия и зафиксировать сигнальный блок. Некоторые модели не предусматривают установку на стене, поэтому блок может располагаться на тумбе или полочке в квартире.

    Для крепления сигнального блока высверлить в стене отверстия

  7. На заключительном этапе в прибор вставляются элементы питания, после чего проверяется работоспособность всей системы.

Видео: обзор и использование беспроводного звонка

Электрический

Выполнить самостоятельное подсоединение электрического проводного звонка несколько сложнее, чем установить беспроводные модели. В этом случае монтаж предполагает подключение фазы через кнопку, а ноля — через сигнальный блок в соответствии со стандартной схемой подсоединения.

Стандардная схема подсоединения проводного звонка

  1. Выбрать наиболее подходящее место для монтажа кнопки и установки основного сигнального блока.

    Процесс установки проводновного звонка несколько сложнее беспроводных устройств

  2. Отключить все вводные автоматы, расположенные в распределительном электрощитке.
  3. Высверлить отверстие в стене под прокладку кабеля, соединяющего все элементы электрической цепи.
  4. От высверленного отверстия провести штробы до места монтажа кнопки и установки сигнального блока. Допускается заменить традиционное штробление проведением открытой проводки внутри специальных кабель-каналов.
  5. Снять переднюю крышку устройства и зафиксировать все элементы на стенах, что позволит получить доступ к внутренней части прибора для выполнения клеммного подключения проводов.

    Крышку снять леко, так как на нижней части основания находится специальный зацеп

  6. Выполнить прямое подключение ноля к основному сигнальному блоку.
  7. Подсоединить фазную часть кнопки к фазе прибора.
  8. Выполнить подключение фазы от дверного звонка на соответствующую клемму внутри распределительной коробки.

В обязательном порядке необходимо произвести заземление дверного звонка, что обеспечит безопасную эксплуатацию дверного звонка. После завершения установки нужно убедиться в правильности подключения, после чего включить автоматы в электрощитке и проверить работоспособность устройства.

Видео: схема подключения электрического звонка

https://youtube.com/watch?v=JJqOfjh3ERQ

Чтобы дверной звонок сохранил корректную работу на протяжении всего периода эксплуатации, необходимо не только подобрать наиболее подходящую модель и правильно осуществить подключение, но и грамотно выбрать место установки. Устройство не следует монтировать вблизи к отопительным приборам и источникам открытого огня, а уличная кнопка обязательно должна быть надёжно защищена от атмосферных осадков.

(0 голосов, среднее: 0 из 5)

Как выбрать?

Чтобы правильно выбрать звонок, нужно учитывать разные моменты: какие функции он должен выполнять, его дистанционные возможности, на какую сумму можно рассчитывать. Если нужен надежный звонок, лучше воспользоваться проводным вариантом. Один раз помучаться с монтажом, зато будет служить почти вечно. Беспроводные модели хороших брендов тоже прослужат долгий срок, следует только не забывать менять батарейки. Что касается дешевых китайских беспроводных изделий, время их работы не поддается гарантии, тут уж как повезет.

Как подключить звонок к питанию

В этой главе речь пойдет об электрическом подключении. Рассматривать будем отдельно проводные и беспроводные модели, так как питание и способы его подводки/подачи разные.

Проводные модели

Подавляющая часть дверных звонков проводного типа питается от 220 В и лишь около 10-15% от 12 или 24 В. При установке на улице, во дворе частного дома, второй вариант более безопасен, так как пониженное напряжение не представляет опасности для человека. Но в этом случае обязательно наличие инвертора, преобразующего 220 В в более безопасное низковольтное электропитание 24 или 12 В.

При подключении звонка к сети 220 В питание можно взять от ближайшей распаечной коробки. Внутренний блок дверного звонка обычно устанавливается рядом с дверью. Тут же обычно есть распределительная коробка, от которой питание идет на освещение. Вот тут и можно подключить звонок.

Схема подключения дверного звонка проста: фаза заводится на кнопку, от нее идет на один из выходов внутреннего блока. Ко второму контакту блока подается нулевой провод. Схема этого подключения на рисунке ниже.

Какие провода использовать

Кроме того, как подключить звонок, надо подумать, чем его можно подключить. Токи в этих устройствах совсем маленькие, и при подключении в квартире (трасса между звонком и внутренним блоком) подойдет буквально любой провод в изоляции. Это может быть даже телефонная лапша, интернет-кабель, витая пара.

Подключить звонок в квартире можно «лапшой» с солидным диаметром жил

При необходимости тянуть питание на улице, требуется уже силовой кабель — или NYM самого малого сечения. Можно также использовать провода в резиновой или ПВХ оболочке, но прокладывать их лучше в защитном гофрошланге.

Две кнопки

Иногда к одному звонку надо подключить две кнопки — например, от калитки и уже от входной двери. В этом случае их подключают параллельно.

С распредкоробки выходит два провода, подключенных к фазе. Один тянут на одну кнопку, второй — на другую. От второго контакта каждой из них приходит провод. Оба этих проводника заводятся на один из контактов внутреннего блока. На второй свободный контакт подключается провод от «нейтрали» с распределительной коробки. При такой схеме подключения звонок будет работать при нажатии любой из кнопок.

Два звонка

В проводном исполнении можно поставить не только две кнопки, но и два звонка. Можно даже три, если надо. Эта ситуация встречается чаще. Например, один звонок поставить в доме, второй — в постройке, в которой проводится не меньше времени, чем в доме. На летней кухне, в гараже и т.п.

Как подключить звонок в таком случае? К питанию параллельно подключаются два звонка. Для этого на кнопку подаем фазу из распределительной коробки. Со второго вывода кнопки уходит два проводника: по одному на оба звонка. На свободные выводы звонков подаем «нейтраль» — снова-таки два провода.

Беспроводные дверные звонки

Беспроводные модели чаще всего питаются от батареек, но есть модели, внутренние блоки которых питаются от 220 В. Но во втором варианте все что необходимо — просто воткнуть их в розетку — на тыльной стороне есть стандартная вилка. Так что вопроса как подключить звонок в этом случае не возникает.

Беспроводные модели — разный вид, разные стили

В регионах с холодными зимами с кнопками, которые работают от батареек, надо быть аккуратнее: не все из них могут работать при -20°C, не говоря уже о более низких температурах. Хорошо себя чувствуют в морозы литиевые батарейки. Но они бывают не во всех форматах, а только в АА и ААА. Так что лучше всего найти звонок, у которого кнопка работает от источников питания такого типа. Если у вас уже есть звонок и батарейки там регулярно «садятся» можно попытаться найти другой выход:

Возможно, есть и другие способы того как подключить звонок в беспроводном варианте чтобы он работал в морозы.

Установка и замена дверного звонка — на самая сложная задача. Если вы умеете хоть немного работать с электрикой, у вас получится. Далее речь пойдет о том, как подключить звонок в квартире, доме — проводной и беспроводной.
