Как выбрать газовый счетчик: ориентиры выбора прибора для частного дома и квартиры
Цена энергоресурсов неуклонно увеличивается и снижаться в обозримом будущем не собирается. Рачительный хозяин старается использовать их максимально эффективно. В этом ему помогут приборы учета. Их следует устанавливать во всех частных домах, а согласно нововведениям в законодательстве, и в квартирах.
Мы расскажем, как выбрать газовый счетчик, познакомим с моделями приборов, используемых в бытовых условиях. У нас вы узнаете, по каким критериям следует подбирать расходомер, фиксирующий подачу магистрального газа потребителю. С учетом наших рекомендаций вы сможете выбрать и оптимальную модель, и место для ее установки.
- Зачем нужен газовый счетчик?
- Разновидности приборов учета
- Вариант #1 — роторный или ротационный
- Вариант #2 — диафрагменный или мембранный
- Вариант #3 — турбинный счетчик
- Критерии выбора оптимального счетчика
- Пропускная способность аппарата
- Конструктивные особенности прибора
- Наличие или отсутствие термокорректора
- Важность даты изготовления
- Место установки измерительного прибора
Зачем нужен газовый счетчик?
Некоторые потребители газа по старинке рассчитываются за него по нормативам, мотивируя это тем, что стоимость прибора учета с установкой непомерно высока.
Действительно, такое право у них есть, но экономически это очень невыгодно. Почему же так происходит?
Во-первых, плата по нормативам изначально завышена. Она рассчитывается по максимальному потреблению газа, которое в реальной жизни встречается крайне редко, а то и не бывает совсем.
Оплата по нормативам учитывает максимальный из всех возможных вариант потребления газа каждым проживающим в квартире или доме. Если жильцов двое-трое, а то и больше, суммы получаются не маленькие.
Кроме того, государство заинтересовано в том, чтобы потребленные ресурсы фиксировались приборами учета, поэтому в действующем законодательстве предусмотрены повышающие коэффициенты, которые увеличивают плату за газ по нормативам. В течение нескольких лет этот коэффициент постепенно растет, пока не достигнет максимума.
Установка газового счетчика дает возможность рассчитываться за реально потребленные энергоресурсы и заставляет задумываться об их экономии
Тогда как установка счетчика предполагает оплату только за реально потребленное количество газа. Практика показывает, что оно значительно отличается от рассчитанного по нормативам. Соответственно, и плата существенно снижается.
Реальная разница в оплате позволяет достаточно быстро окупить стоимость покупки и монтажа прибора учета, а впоследствии и получать от этого значительную выгоду.
Для тех, кто имеет автономное газовое отопление, установка счетчика дает еще одно преимущество. Они могут пользоваться своим отопительным оборудованием вне зависимости от начала или завершения отопительного сезона.
Потребители, у которых не стоят приборы учета, автоматически отключаются от подачи газа после окончания отопительного сезона вплоть до его начала. Установка счетчика решает эту проблему.
Прежде чем обращаться к газовщикам с заявкой на монтаж и опломбирование газового расходомера, надо выбрать и купить прибор. А это непросто, ведь на рынке их сейчас внушительное количество. По принципу действия все счетчики потребления газа делятся на следующие группы:
Разновидности приборов учета
Оборудование для учета потребленного газа отличается разнообразием. Существует несколько типов таких приборов, отличающихся принципом работы. Рассмотрим каждый подробнее.
Вариант #1 — роторный или ротационный

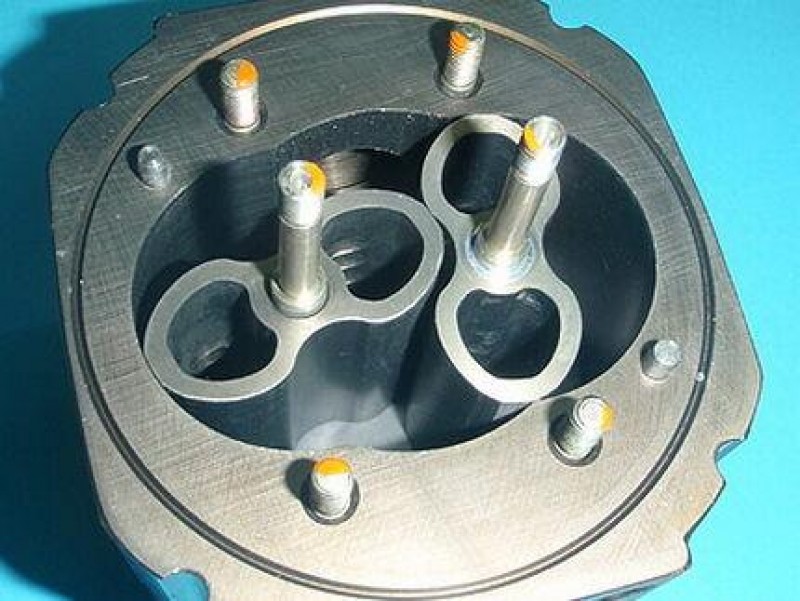

Представляет собой камерный прибор учета с восьмиобразными роторами, которые используются как преобразовательные элементы.
Конструктивно прибор состоит из корпуса, счетного и передаточного механизмов. Внутри корпуса установлены два одинаковых по размеру вращающихся ротора в форме восьмерки. Один из них соединен с передаточным и счетным механизмами.
Внутри корпуса ротационного газового счетчика движутся два ротора. Подсчет количества их оборотов позволяет измерить объем прошедшего через измерительный прибор газа
Корпус оснащен входным или верхним и выходным или нижним патрубком для газа. Когда последний начинает поступать внутрь корпуса, возникает разница давлений, что побуждает роторы вращаться.
Делают они это синхронно, за что отвечают закрепленные в торцевых коробках зубчатые колеса. В процессе вращения роторы касаются друг друга боковыми поверхностями, что необходимо для процесса подсчета.
Объем газа, который вытесняется одним ротором за половину своего оборота, равен объему, соответствующему количеству газа, ограниченному внутренней частью корпуса и поверхностью ротора в вертикальном положении. За каждый полный оборот двух роторов из корпуса вытесняется четыре таких объема. Соответственно, расход прошедшего через счетчик газа легко учитывается.
К числу достоинств таких приборов можно отнести значительный диапазон измерений и высокую пропускную способность. При этом они достаточно компактны.
Кроме этого, устройства долговечны, энергонезависимы, не чувствительны к кратковременным перегрузкам. Уровень производимого ими шума считается средним, он почти незаметен. Из недостатков стоит отметить короткий срок поверки. Он составляет всего 5 лет.
Вариант #2 — диафрагменный или мембранный

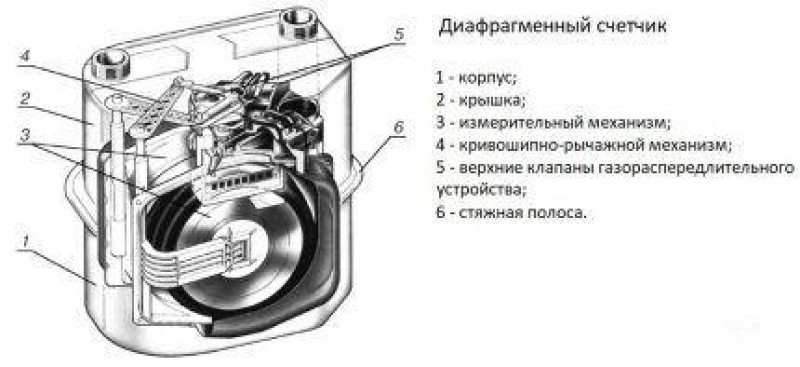

Представляет собой счетчик камерного типа, использующийся для учета малых газовых потоков. Корпус прибора разделен на две части. В верхней находятся патрубки ввода и выхода газа.
Оба фрагмента корпуса надежно скреплены между собой. Между ними установлены специальные прокладки и помещен пастообразный герметик. Так же внутри корпуса находится измерительный механизм диафрагменного типа.

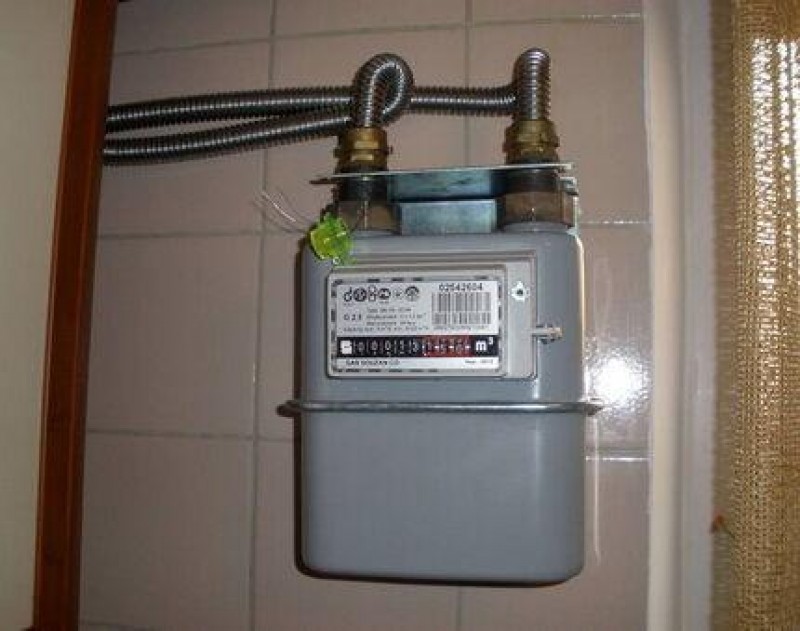

Мембранный или диафрагменный газовый счетчик считается наиболее востребованным потребителями. Он точно измеряет расход газа и не требует специального обслуживания
Он состоит из двух камер, напоминающих кузнечные меха. Каждая из этих камер посредством рычагов и кривошипов подключается к общему клапанному золотниковому механизму. Через него проходят подводящие газ каналы.
Количество камер может быть разным, от их числа зависит точность и класс измерительного прибора. Золотниковый механизм посредством вала соединяется с закрепленным на корпусе счетным устройством.
Когда в прибор поступает газ, происходит его поочередное вытеснение из камер-мехов. Это приводит к поочередному движению перегородок-диафрагм. Как только одна камера наполняется, золотниковый механизм переключается, и она начинает выпускать газ.
Этот цикл повторяется многократно. Он сопровождается перемещением диафрагм. Это перемещение запускает счетный механизм, который учитывает количество газа, покинувшее камеры за определенную единицу времени.
В корпусе мембранного счетчика находится диафрагма, которая раздвигается в момент наполнения газом. Их может быть и несколько, все зависит от требуемой точности измерительного прибора
Мембранные счетчики отличает высокая точность измерений. Простота конструкции дает им значительный эксплуатационный ресурс, который составляет минимум 20 лет. Такие приборы предельно просты в обслуживании и экономичны.
Однако при необходимости замаскировать мембранный счетчик очень затруднительно. Еще один минус – достаточно высокая стоимость оборудования. Срок поверки приборов диафрагменного типа составляет 10 лет.

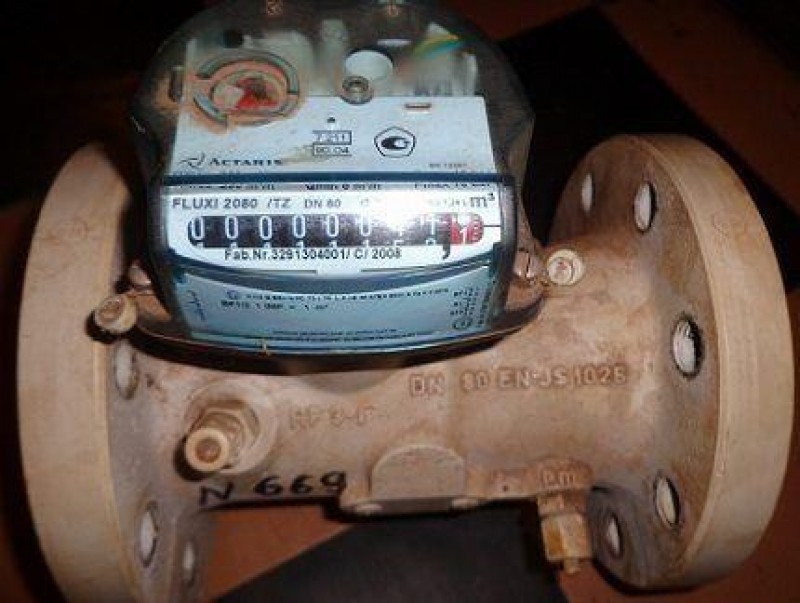

Вариант #3 — турбинный счетчик
Свое название устройство получило по причине наличия в нем небольшой турбины, колесо которой вращается под давлением поступающего в прибор газового потока.
Конструктивно оборудование представляет собой фрагмент трубы, оснащенный фланцами. В корпусе прибора последовательно, начиная от входного патрубка, размещены следующие механизмы: струйный выпрямитель и собственно турбина с опорами вращения и валом.
Для бесперебойной работы подшипников необходима смазка, поэтому на корпусе счетчика монтируется насосный узел. С его помощью к вращающимся элементам по специальным трубкам подается масло.
Принцип работы измерительного устройства довольно прост. Число оборотов вращающейся турбины посредством понижающего редуктора передается на специальный счетный механизм, закрепленный вне газовой полости.
Турбинные счетчики могут оснащаться дополнительными детекторами для измерения импульсов, температуры или давления. Кроме того, процесс измерения может иметь три степени автоматизации. Отсутствие автоматизации предполагает, что пользователь самостоятельно считывает показания прибора.
Измерительный прибор нового поколения. Может оснащаться оборудованием для полностью автоматизированной передачи показаний. Стоимость таких счетчиков пока еще достаточно велика
Полуавтоматические измерения предполагают, что контроль осуществляет вычислительное устройство, но возможна ручная коррекция показателей, настроек и т.п. Полная автоматизация измерений предполагает, что показания измерительного прибора поступают в вычислительное устройство, которое обрабатывает их и передает в центр учета.
Достоинствами турбинных счетчиков считаются энергонезависимость, надежность конструкции и простота обслуживания. Прибор может работать с газом не самой высокой степени очистки. Уровень шума, издаваемого устройством, можно характеризовать как низкий. Производители выпускают турбинные счетчики в большом количестве типоразмеров.
К недостаткам оборудования стоит отнести погрешности в измерении. Если устройство работает непрерывно, погрешность минимальна, если в пульсирующем режиме, искажение измерений значительно возрастает. Срок поверки – 8 лет.
Для того чтобы получить максимально точные показания расходомера, учитывающего потребление газа, сейчас выпускают приборы, ориентированные на определенный тип потребителей:
Критерии выбора оптимального счетчика
Познакомившись с различными типами газовых счетчиков, можно определиться, какой из них выбрать для своего дома. Однако, помимо типа устройства есть еще несколько важных параметров, которые необходимо учесть при выборе. Поочередно рассмотрим каждый из них.
Пропускная способность аппарата
Под пропускной способностью надо понимать максимальное количество газовой смеси, которое оборудование способно измерить за единицу времени. Обычно это один час работы. Эту величину необходимо сравнить с максимальным потреблением газа в доме или квартире.
Чтобы это сделать, нужно вычислить суммарный расход газа. Для этого нужно сложить среднее потребление всех использующих его приборов.

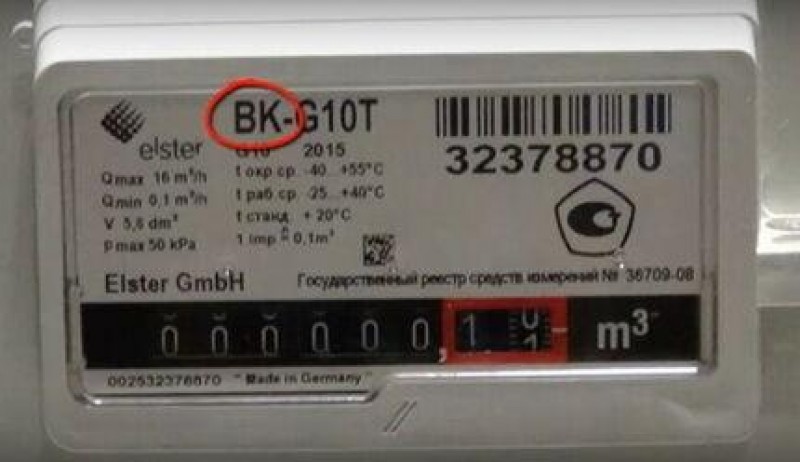

Пропускная способность газового счетчика обязательно указывается на корпусе прибора в виде специальной маркировки. Она должна быть больше, чем планируемый максимальный расход газа
Сделать это будет намного проще, если найти техническую документацию на каждое устройство и взять оттуда искомую величину. Производитель обязательно указывает в паспорте оборудования максимальный потребляемый газовый объем.
Суммарное потребление рассчитывается для всех газовых приборов, находящихся в квартире, даже если какой-то из них, по мнению владельца, используется крайне редко.
Более того, если планируется приобретение и установка дополнительного газового оборудования, его потребление тоже нужно приплюсовать к общему. Тогда не придется впоследствии покупать и устанавливать еще и новый счетчик.
Определив величину максимального расхода газа , нужно выбрать расходомер с пропускной способностью большей, чем полученная величина. Сделать это будет очень просто, если правильно прочитать маркировку прибора. Она представляет собой буквенное обозначение G, около которого находятся цифры.
Так, счетчик с маркировкой G1,6 имеет пропускную способность в 1,6-2,5 кубометра в час, G2,5, соответственно, за час сможет пропустить 2,5-4 куба, G4 – от 4 до 6 кубов, G6 – от 6 до 10 и G10 – от 10 до 16 куб. м в час. Исходя из этой маркировки подбирается подходящий измерительный прибор.
Конструктивные особенности прибора
Разнообразие мест монтажа газовых счетчиков обуславливает их конструктивные особенности. Первое, на что нужно обратить внимание, это направление продвижения газа. Он может подаваться слева или справа.
В зависимости от этого приборы разделяют на лево- и правосторонние. Нужно четко представлять схему подключения счетчика, поскольку установить левостороннее оборудование с правой стороны и наоборот физически невозможно.
Направление движения потока газа обязательно указывается стрелочкой на корпусе прибора. Его нужно строго соблюдать при подключении счетчика
Направление движения газа обязательно указывается стрелкой на корпусе прибора. Оно должно строго соблюдаться.
Еще один важный момент – диаметр резьбы соединительного патрубка прибора. Он должен точно соответствовать размерам трубы, по которой подается газ, и на которую будет устанавливаться счетчик. Для многоквартирных домов диаметр трубы стандартный и составляет ½ дюйма.
В зданиях, возведенных по индивидуальному проекту, эти размеры могут варьироваться. Чаще всего встречаются подводящие трубы диаметром ½, ¾ или 1 дюйм. В зависимости от диаметра резьбы подбираются накидные гайки для монтажа прибора. Они должны точно соответствовать установочным размерам.
Важно так же чтобы совпали межосевые расстояния резьбовых соединений, они тоже бывают разными. Для устройств с присоединением верхнего типа, устанавливаемых на горизонтальную трубу, такое расстояние варьируется от 110 до 250 мм.
Приборы с большой пропускной способностью, которые монтируются там, где число потребителей больше двух, могут иметь межосевое расстояние больше 250 мм.
Наличие или отсутствие термокорректора
Стандартный газовый счетчик может работать в диапазоне температур от -40 до +40 °C. Однако корректность сделанных им в таких условиях измерений может вызывать сомнения.
Связано это с тем, что газовая смесь при повышении и понижении температуры имеет свойство расширяться или сжиматься. Играет роль и давление в системе. Поэтому говорить о корректной работе измерительного прибора можно только в условиях нормального давления и температуры 20 °C.

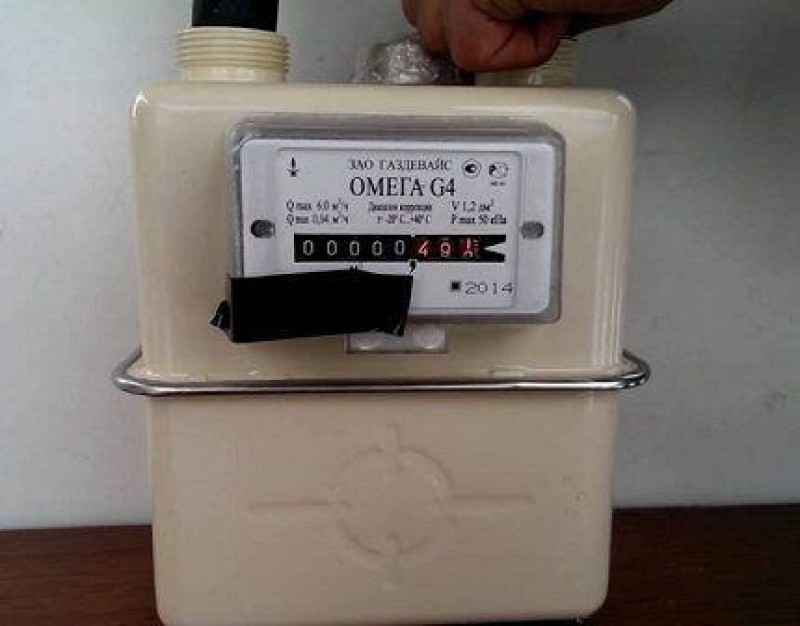

Внешне измерительные приборы с термокорректором могут мало отличаться от стандартных, чтобы уточнить особенности счетчика желательно изучить его технический паспорт
Понятно, что такие условия существуют далеко не всегда. Особенно если счетчик газа установлен на улице, что не запрещено законом. В холодное время года газовые службы могут нести серьезные потери, поскольку фактический объем потребленного газа увеличивается, а его расход по счетчику практически не меняется.
В жаркое время года экономические потери несут уже потребители, которым приходится платить за увеличившийся расход газа, хотя фактический объем поставленного газа не изменился. Чтобы избежать этого используется специальное устройство, которое называется термкорректор. Оно не позволяет перепадам температуры и давления отражаться на потреблении газа.
Таким образом, в любых условиях измерения, выполненные счетчиком, максимально корректны. Нужно знать, что газовые счетчики, оснащенные термокорректором, стоят намного больше, чем стандартные. Поэтому их стоит устанавливать только там, где предполагаются сложные условия эксплуатации.
К примеру, на кухне городской квартиры, где поддерживается стабильная комфортная температура, этот прибор будет явно лишним. Тогда как монтаж такого оборудования на улице оправдан и необходим.
Важность даты изготовления
Действующий федеральный закон регламентирует регулярную поверку приборов учета. Причем первая из них проводится на заводе-изготовителе сразу после выпуска изделия. Сведения о ней заносятся в технический паспорт прибора.
Таким образом, получается, что дата следующей периодической поверки отсчитывается от даты, указанной в документах. Поэтому при покупке нового устройства нужно внимательно изучить техническую документацию и уточнить дату первой поверки.

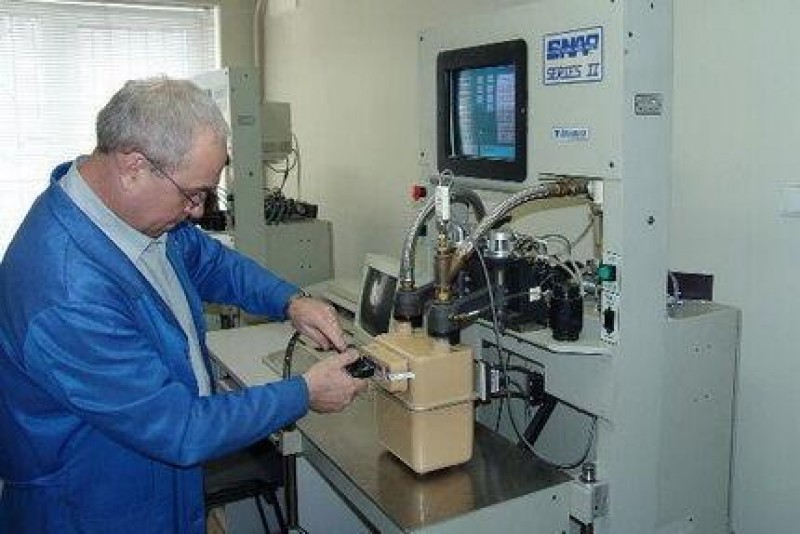

Плановая поверка газового счетчика проводится на специально оборудованном стенде сертифицированными специалистами. По итогам поверки в паспорт прибора заносится соответствующая отметка
В договоре, который заключается с газовой службой, обязательно указывается дата первой поверки измерительного прибора. Газовики внимательно следят за сроками поверки, но сообщать о них пользователям они не обязаны.
Поэтому если потребитель в силу невнимательности, неосведомленности или по любой другой причине пропустил срок поверки своего расходомера, ему выставят счет, рассчитанный по нормативам.
Межповерочный интервал у газовых счетчиков разных типов значительно отличается. Но в любом случае он меньше, чем срок эксплуатации прибора.
Для проведения поверки оборудование демонтируется и отправляется в специализированную мастерскую, где специалисты его проверят и выдадут заключение о возможности дальнейшего использования. Если прибор признается годным к эксплуатации, в его техническом паспорте обязательно делается специальная отметка.
Место установки измерительного прибора

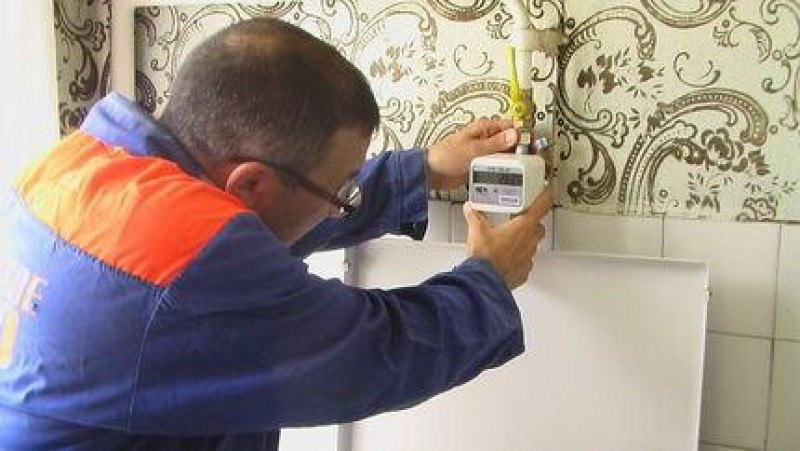

Выбрать газовый счетчик в квартиру или дом можно самостоятельно, но лучше доверить это ответственное дело специалистам из газовой службы. Они грамотно проанализируют условия эксплуатации прибора и предложат модели приборов, подходящие для конкретной квартиры.

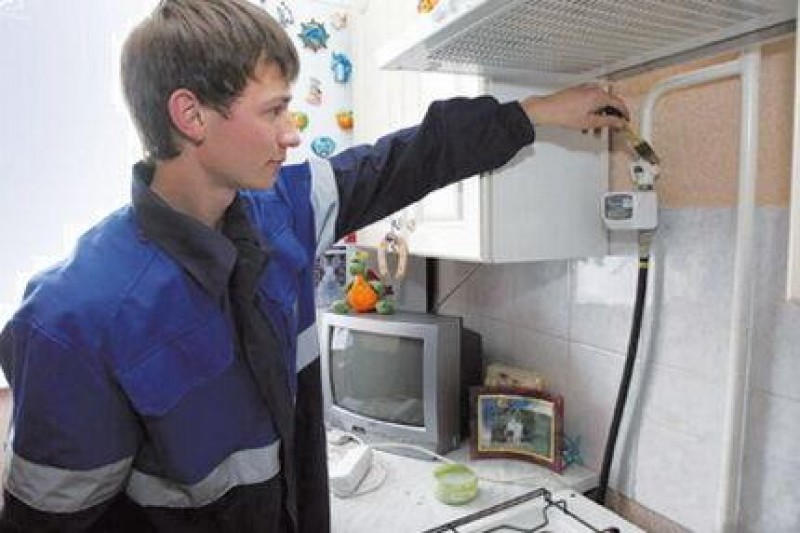

Газовый счетчик для квартиры можно выбрать самому, но лучше проконсультироваться со специалистами газовой службы
Однако если хочется все сделать самому, при выборе устройства следует учесть следующие значимые моменты:
Важное замечание . Для квартиры не стоит приобретать счетчик с термокорректором, как бы ни старались продавцы его рекламировать. Это лишняя трата денежных средств.
Собственно, выбор счетчика газа для частного дома практически ничем не отличается от выбора прибора для квартиры. Но здесь есть небольшой нюанс. Строительными нормативами предусмотрен монтаж приборов учета газа не в помещении, а на улице.
Владельцу газифицированной частной собственности стоит знать о правилах расположения счетчика относительно оборудования и конструкций:
Многие владельцы частных домов, подключенных к магистральному газу , поступают именно так. Они устанавливают счетчик на улице. В этом случае следует выбирать только оборудование с термокорректором, иначе могут возникнуть проблемы с оплатой за газ.
Кроме того, cледует позаботиться о защите корпуса оборудования, иначе неблагоприятные погодные условия быстро выведут счетчик из строя. Проще всего приобрести специальный установочный шкаф, подобный ящику для электрических автоматов . В нем удобно для использования и безопасно для него самого размещается прибор.
Счетчик газа необходим в каждом доме. Он помогает максимально эффективно использовать энергоресурсы и, в конечном счете, значительно экономить средства из семейного бюджета . Чтобы прибор работал правильно и долго, важно выбрать его максимально грамотно.
Не стоит полностью доверяться продавцам-консультантам, которые заинтересованы в продаже своего товара. Лучше внимательно изучить техническую документацию и самостоятельно сделать осознанный выбор.
