Шпунты для укрепления котлованов

Шпунтовое ограждение котлована: основные преимущества

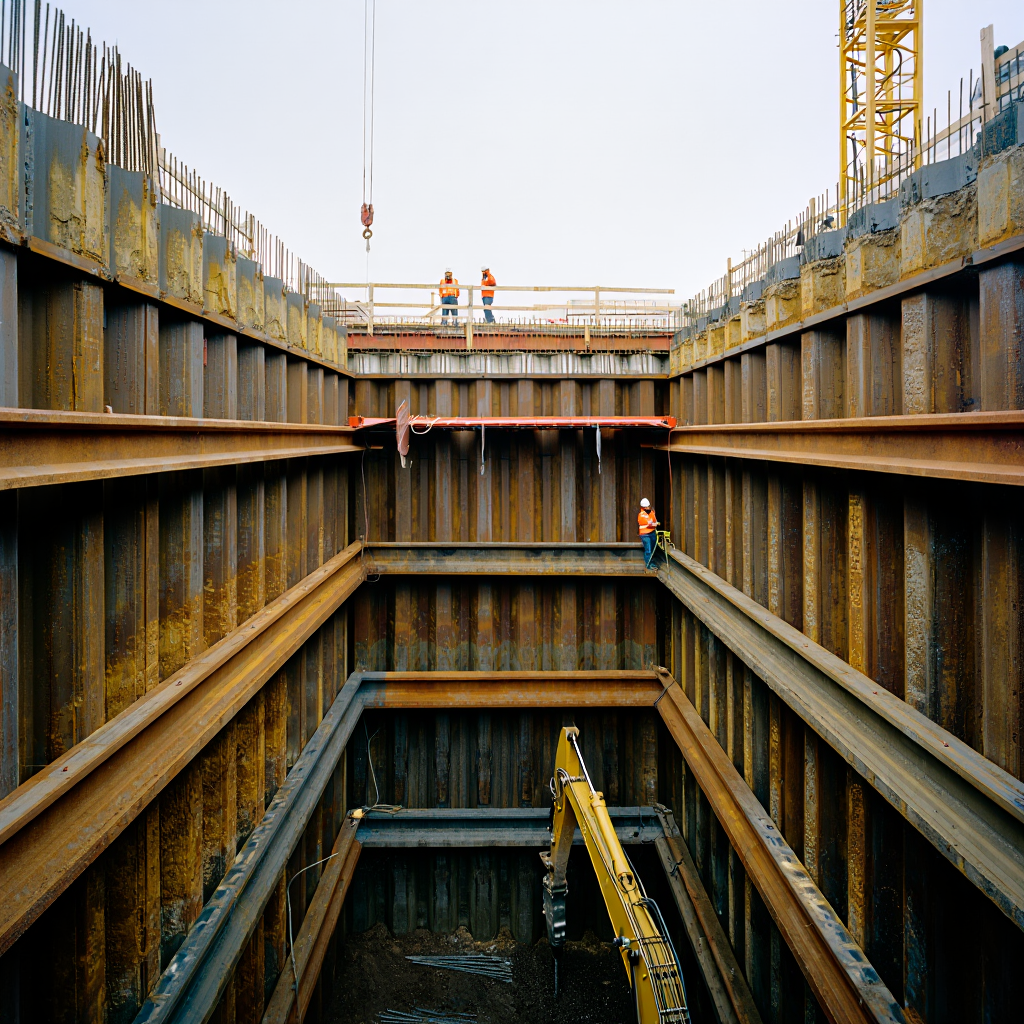

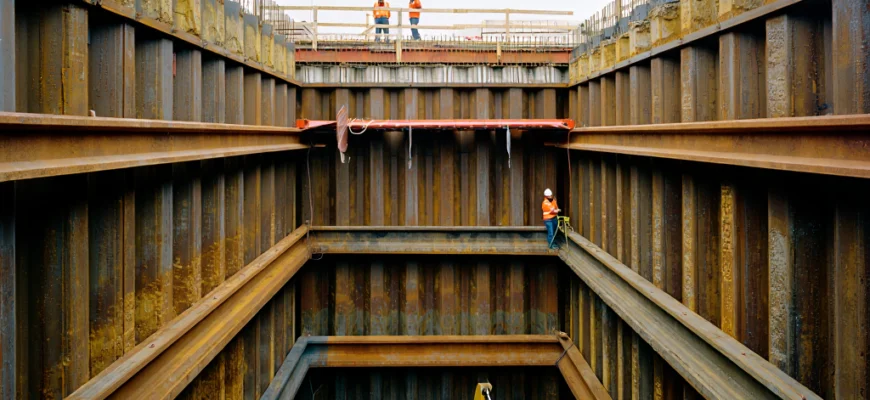

При устройстве котлованов в условиях плотной застройки или на слабых грунтах одной из ключевых задач является обеспечение устойчивости стенок и предотвращение осыпания грунта. Для этих целей применяют шпунтовое ограждение котлована – конструкцию из вертикально погруженных элементов, образующих сплошную стену. Такое ограждение позволяет безопасно вести земляные работы на глубине, защищая рядом расположенные здания и инженерные сети. В качестве основного материала часто используется шпунт для устройства котлована, который может быть выполнен из разных профилей и металлов.

Технология шпунтового ограждения даёт возможность отказаться от уположения откосов, что особенно ценно на ограниченных участках. Кроме того, замковое соединение элементов обеспечивает герметичность, что снижает приток грунтовых вод в котлован. Благодаря этому сокращаются затраты на водоотлив и укрепление стенок, а сам процесс строительства становится более предсказуемым.

Металлический шпунт как надежное решение

Среди различных видов шпунтовых конструкций наибольшее распространение получил металлический шпунт. Он изготавливается из стали высокой прочности и способен воспринимать значительные изгибающие нагрузки от давления грунта и воды. Монтаж шпунта выполняется как в песчаных, так и в глинистых основаниях, при этом несущая способность шпунта остаётся стабильной на протяжении всего срока эксплуатации. Металлические элементы легко соединяются в шпунтовый ряд, образуя непрерывную стену, которая может использоваться как временное, так и постоянное ограждение.

Защита от обрушения и гидроизоляция котлована

Основная функция шпунтовой стенки – защита от обрушения бортов котлована. Замковые соединения профилей препятствуют вымыванию грунта и фильтрации воды, что обеспечивает качественную гидроизоляция котлована без дополнительных материалов. При высоком уровне грунтовых вод шпунт заглубляют ниже дна котлована, создавая водонепроницаемую диафрагму. Такой подход позволяет вести работы даже в обводнённых грунтах, минимизируя риски оползней и затопления.

Виды шпунтов для укрепления стен котлована

Современный рынок предлагает несколько типов профилей для укрепления стен котлована. Выбор конкретного вида зависит от геологических условий, глубины котлована и требуемой жёсткости конструкции. Наиболее часто применяются стальные шпунты, реже – железобетонные или деревянные, однако именно металл обеспечивает оптимальное сочетание надёжности и возможности повторного использования.

Шпунт Ларсена и стальной шпунт

Один из самых популярных профилей – шпунт Ларсена. Его корытообразное сечение с замками по краям позволяет собирать стену с высокой сопротивляемостью изгибу. Стальной шпунт Ларсена выпускается в нескольких типоразмерах, что даёт возможность подобрать необходимый момент сопротивления. Кроме того, для сложных условий применяют плоские или Z-образные профили. Качественный стальной шпунт после извлечения часто используют повторно, что снижает стоимость ограждения котлована шпунтом.

Особенности выбора шпунтовых свай

При подборе шпунтовые сваи оценивают не только по длине, но и по геометрии замка. Для плотных грунтов требуется повышенная прочность замка, чтобы избежать его расхождения при погружении. Также учитывается коррозионная стойкость: в агрессивных средах применяют шпунт с защитным покрытием. Точный расчёт и правильный выбор обеспечивают долговечность всей конструкции и безопасность проведения работ.

Технология монтажа шпунтовых конструкций

Процесс устройства шпунтового ограждения включает несколько этапов: подготовку территории, доставку элементов, погружение и последующее крепление. Основным методом установки является вибропогружение шпунта, которое позволяет быстро и с минимальным шумом заглубить профили в грунт. В отдельных случаях применяют забивку дизель-молотом или вдавливание статическим способом. После завершения погружения формируется сплошной шпунтовый ряд, способный выдерживать боковое давление.

Вибропогружение шпунта и крепление траншей

Вибропогружение шпунта рекомендуется для песчаных и супесчаных грунтов. Вибратор, закреплённый на стреле экскаватора, передаёт колебания на профиль, снижая трение по боковой поверхности. Если котлован имеет большую глубину, для крепление траншей дополнительно устанавливают распорные системы или анкерные тяги. Это повышает устойчивость стенки и предотвращает её смещение в сторону выемки. Для временного ограждения после завершения работ шпунт извлекают тем же вибропогружателем.

Расчет шпунтовой стенки и несущая способность

Любому монтажу предшествует инженерный расчёт. Расчёт шпунтовой стенки включает определение активного и пассивного давления грунта, уровня грунтовых вод и дополнительных нагрузок от строительной техники. Несущая способность шпунта проверяется по предельному состоянию на изгиб и по устойчивости стенки против опрокидывания. На основе этих данных выбирается длина профиля и его сечение. Корректный расчёт – залог того, что ограждение выполнит свои функции в течение всего периода строительства.
