При слове электропроводка у многих людей возникает ассоциация с розетками, выключателями и переносками. На самом деле – это сложная система, в которую входит гораздо большое количество различных комплектующих. В том числе и связанных с креплением. Рассмотрим подробнее, что представляет собой скрытая и открытая проводка. А также разберем разницу между монтажными работами.
Несколько слов об электропроводке
Цель электропроводки – передача и распределение электричества от источника питания до каждого конечного потребителя. Это утверждение верно, как для отдельно взятой квартиры, так и для целого предприятия. В последнем случае источником питания будет вырабатывающая электричество станция, а проводкой – линия электропередач (ЛЭП).
В частном доме (квартире) за основу выступает электрический счетчик. Именно от него ток бежит по проводам к лампам освещения и розеткам с подключенной бытовой техникой. Согласно сказанному, всю электропроводку можно поделить на два вида. Проложенную внутри помещения и идущую снаружи зданий.
Но в обоих случаях провода прокладываются двумя способами. Их можно либо полностью скрыть из виду, либо оставить на всеобщем обозрении. Как открытая проводка в интерьере квартиры, так и скрытый ее аналог, обе имеют определенные требования к монтажу.
Общие положения по нормативным документам к электрической проводке внутри дома:
- Каждый кабель любой из проводок должен иметь строгое положение на стене. Либо горизонтальное, либо вертикальное.
- Провода или розетки не должны приближаться к металлическим трубам, газовым печам и любым отопительным приборам ближе, чем на 50 см.
- От потолка или пола провод в горизонтальной плоскости должен располагаться на расстоянии не ближе 1-1,5 метров.
- От углов, оконных и дверных проемов до проводки, проходящей в вертикальной плоскости, должно быть не меньше одного метра.
- Соединение проводников возможно только в распределительных коробках.
- Жилы кабелей с друг другом либо свариваются (спаиваются), либо опрессовываются.
- Все розетки, выключатели, а также коробки должны находится в удобных местах для свободного доступа.
- Для ванных комнат разрешен монтаж одной розетки, имеющей дополнительную изоляцию.
- Всегда необходимо применять устройство для подачи кабеля в стене в виде куска пустотелой трубы, когда нужно вывести проводку в другую комнату.
Открытая проводка
В разговорном обиходе провода, не спрятанные в стены, называют внешней либо наружной проводкой. Это верно, но технически не совсем точно. Это также относится к утверждению, что внутренняя проводка проложена за какой-либо поверхностью. И чтобы разобраться во всех терминах, необходимо узнать точные определения каждого.
Открытая электропроводка – это вариант размещения токонесущих проводов, когда они либо полностью остаются на виду, либо частично спрятаны за декоративными приспособлениями. То есть все проводники не заглубляются в толщу строительных конструкций (стены, потолки, полы), а идут по их поверхности. Такой способ выступает, как самый простой и поэтому считается бюджетным.
Внешняя (открытая) проводка имеет три подвида:
- Стационарная. Подключена на постоянной основе.
- Переносная. Для включения в работу использует штепсельные разъемы.
- Передвижная. Необходима для обеспечения электроэнергией передвижных механизмов.
Ярким примером переносной открытой проводки являются обычные бытовые удлинители. А передвижной – длинный шнур от пылесоса.
Открытая электропроводка имеет множество способов прокладки:
- свободно подвешивается к потолку;
- закрепляется на поверхности кронштейнами;
- внутри электротехнического плинтуса;
- на струнах, тросах или роликах;
- в гофрированном рукаве;
- на изоляторах;
- в наличниках, коробах или трубах.
Главным достоинством открытой проводки является то, что смонтировать ее способен любой человек, знакомый с электричеством лишь по школьной программе. К тому же для этого не потребуется никаких специальных инструментов. А еще при этом не нужно нарушать целостность стен или потолков.
В рабочем виде проводка всегда доступна к осмотру и ремонту. А если необходимо перенести розетку в другое место, то сделать это очень просто. Это же касается и подключения к сети новых светильников или бытовой техники.
Но и недостатки довольно серьезны. Во-первых, не каждому помещению подходит такой способ проводки (существуют технические нормы). Во-вторых, если допустить превышение нагрузки по сети, то в проблематичных местах происходит перегрев проводников. Это может закончится пожаром в помещении.
Ну, и в не каждый интерьер ее возможно нормально вписать. Поскольку электрические провода на всеобщем обозрении выглядят малопривлекательно.
Скрытая проводка

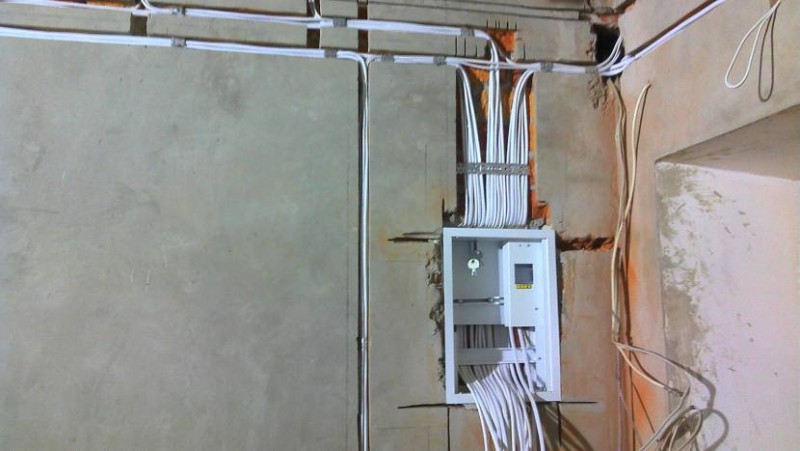

Иногда можно услышать выражение внутренняя проводка. Но более точно и правильно нужно говорить – скрытая электропроводка. При таком способе все проводники замуровывают в стенах или потолке. Они могут скрываться либо за слоем штукатурки, либо за гипсокартонными панелями. На виду остаются лишь розетки и выключатели, а также ламповые патроны и распределительные коробки.
Монтаж скрытой проводки выполняют в:
- борозде под штукатурку;
- гибком гофрированном рукаве;
- пустотах строительных конструкций;
- трубах, каналах и коробах;
- нишах под гипсокартонными конструкциями.
Безопасность такой проводки довольно высока. Как в плане возникновения пожаров, так и невозможности прикосновения к токоведущим частям. Причем сроки эксплуатации гораздо выше, чем у открытого аналога. К тому же она не портит внешний вид.
Но монтаж скрытой проводки достаточно трудоемкий. К тому же без точной схемы расположения проводов, возможности ремонта линии сводятся, практически, к нулю. План также обязательно понадобится, когда в стене нужно проделать отверстие. Иначе можно попасть на кабель и получить поражение электрическим током.
Наружная проводка

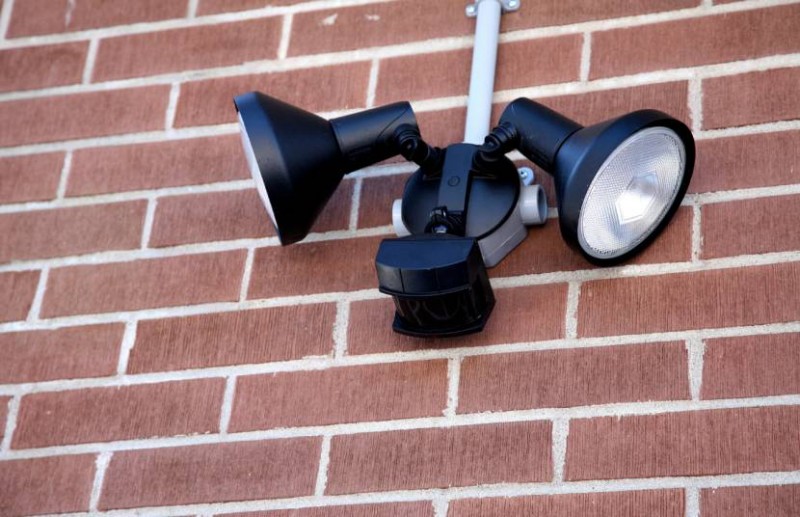

Такая прокладка проводников для электричества нередко называется уличной. И в этом случае рассматривается внешняя проводка уже в интерьере двора. Она проходит с наружной стороны здания и нужна для обеспечения электричеством подсобных помещений. А также для питания сигнализации и камер видеонаблюдения.
Еще она необходима, чтобы обеспечить нормальное освещение всего участка в темное время суток. Поэтому часто монтаж наружной электропроводки проходит по специальным опорам, ведущим к уличным фонарям. А в остальном провода прокладывают по стенам зданий. И в этом случае проводка может быть, как открытой, так и скрытой.
Главное отличие наружной электропроводки от внутренней заключается в том, что на провода воздействует буквально вся атмосферная агрессия. От ветров и палящего солнца до всех осадков и морозов. Поэтому изоляция у проводников нужна очень надежная. От этого зависит безопасность для окружающих.
Монтаж открытой электропроводки

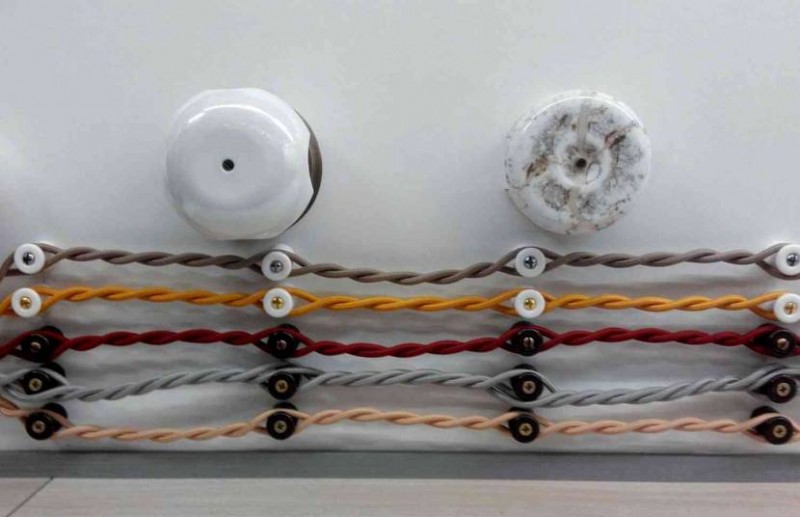

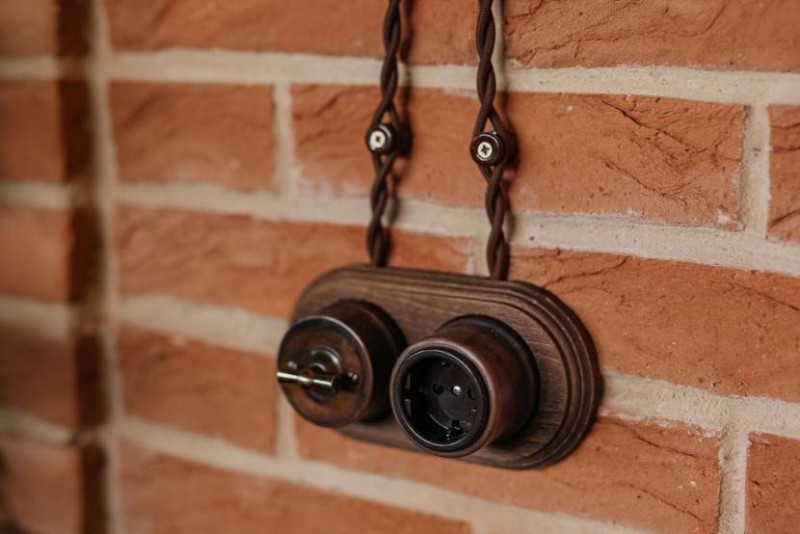

Если способ проводки выбран для оформления помещения в стиле ретро, то приобретаются керамические изоляторы. Они крепятся к стене и на них навешиваются скрученные в косички провода. Когда преследуют простые и практичные цели, то технология монтажа открытых электропроводок выполняется одним из трех популярных способов.

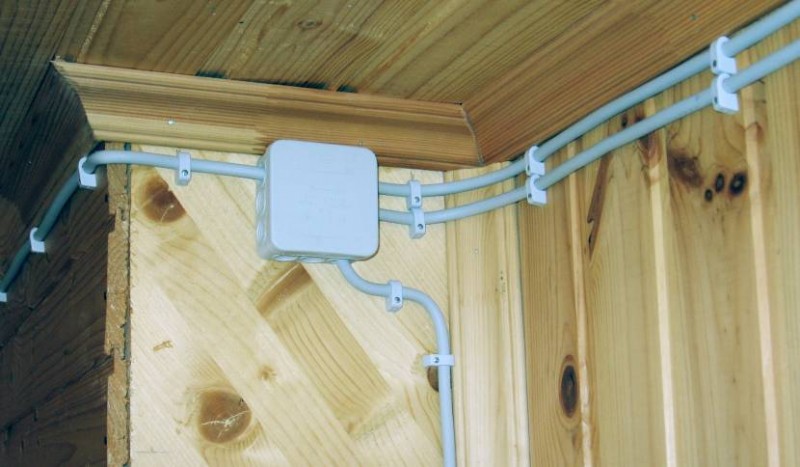

На скобы
Самый бюджетный вариант, поскольку его стоимость самая низкая из всех. Скобы позволяют крепить провод сразу к стене, если его толщина не превышает 6 мм. Но она не должна быть меньше 1,5 мм. В этом случае сначала устанавливают все розетки и выключатели. Затем соединяют их проводами.

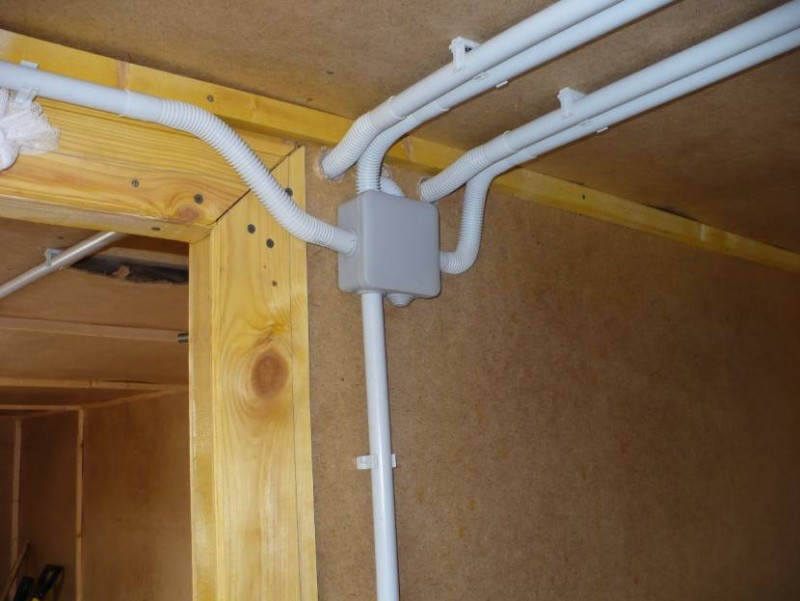

В трубах
Существует достаточно много видов специальных электротехнических труб. От металлических до пластиковых. Но самой популярной является гофрированная продукция. Все виды отлично защищают провода от механических повреждений, а также от возгораний.
Способ, как и предыдущий, мало эстетичный. Поэтому хорошо подходит для технических или подсобных помещений. Современная гибкая гофра снабжается специальным зондом. Это тонкая проволока, за один конец которой цепляется кабель, а за второй тянут, протягивая провод через трубу.
В качестве крепления к стене лучше всего подходят специальные клипсы. Они крепятся к поверхности с определенным рассчитанным интервалом. И уже в них вставляются трубы с кабелем. Подобный способ удобен тем, что в случае демонтажа достаточно потянуть за трубу. И она легко отсоединяется от клипс.
В кабель-каналах
Монтаж открытой электропроводки в жилых помещениях лучше проводить, используя жесткие электротехнические короба. Их крепят на стены или потолки, а уже в них укладывают провода. Но поверхность должна быть достаточно ровной. Иначе все дефекты будут еще заметнее.
В качестве кабель-каналов нередко выступают плинтуса. У них, как и у других подобных изделий, есть глубокий паз для провода, который закрывается защелкивающейся крышкой. В этом случае открытая проводка не бросается в глаза и не портит интерьер помещения.
Монтаж скрытой электропроводки
Чтобы убрать провода из виду, а также повысить безопасность пользования электричеством, необходимо провести штробление стен. Но прежде этого нужно высверлить отверстия для подрозетников. Для этого на дрель одевают специальную коронку диаметром 72 мм с алмазным напылением.
Когда все места для выключателей и розеток подготовлены, между ними прокладываются штробы. Это канавка в бетоне или кирпиче, в которую потом укладывают электрический кабель. Легче всего выемку в твердой стене сделать при помощи штробореза. Но можно заменить его и обычной болгаркой с алмазным кругом.
В этом случае прорезаются две параллельные канавки, а бетон между ними выбирается с помощью перфоратора. Далее выполняют укладывание в штробы электрического кабеля. Чтобы он не вываливался из пазов, его фиксируют в нескольких местах гипсовой штукатуркой.
Провода подключаются к розеткам и выключателям. После этого они соединяются в распределительной коробке. Далее проводится контрольное включение линии. Если все в порядке, приступают к штукатурке штроб.
Коротко о главном
При прокладывании электропроводки в жилом здании в первую очередь необходимо определится в способе. Более эстетично выглядит скрытая проводка. Потому что ее вообще не видно, и она не нарушает интерьер помещения.
Но ее выполнение очень трудоемко и без специального инструмента сделать каналы в бетонной стене будет крайне затруднительно. Поэтому, когда можно пренебречь эстетикой, многие выбирают проводку открытого типа. А при оформлении комнаты в ретро стиле, она станет незаменимым атрибутом.
