Отопление коттеджа: схемы и нюансы организации автономной системы отопления
Сооружение автономной системы теплоснабжения — технически и технологически сложный процесс, к выполнению которого нужно подходить со всей ответственностью. Для того чтобы устроить безупречно работающий контур, необходимо учитывать множество факторов. При этом необходимо блюсти строительные нормативы и требования.
- Требования к системе отопления
- Основные этапы монтажа
- Подготовка к составлению проекта
- Выбор типа теплоносителя
- Какое количества контуров обустроить?
- Тип топлива для котла
- Проектировочные и расчетные работы
- Покупка необходимого оборудования
- Обустройство котельной в доме
- Дымоход и вывод продуктов сгорания
- Установка радиаторов в доме
- Проверка и настройка системы
Требования к системе отопления
Независимо от того, модернизируется ли старая система или она проектируется «с нуля» в только что построенном доме, первое, с чего нужно начать, — это ознакомление с нормативной документацией. В ней подробно расписано, каким образом оборудование вводится в эксплуатацию, и описываются тонкости и особенности его дальнейшего использования.
Потратив на это некоторое время, можно быть уверенным, что система отопления прослужит далеко не один год. Из года в год требования корректируются и обновляются. Но существуют некоторые принципы, которые должен знать каждый владелец коттеджа. Первое, что нужно обеспечить при монтаже системы отопления, — это взрыво- и пожаробезопасность.
Для безопасной эксплуатации в процессе установки нужно позаботиться о свободном доступе к оборудованию для его чистки и регулярных проверок
В список правил, которые помогут сделать частный дом не только уютным, но и безопасным для проживания, следует включить следующие аспекты:
- Температура открытых элементов системы отопления не должна быть выше рекомендованной производителем.
- При использовании теплоносителя температура последнего должна быть ниже температуры его испарения или самовоспламенения на 20 градусов Цельсия. Например, если в системе используется вода, то нужно предотвращать ее закипание. Отличным решением будет поднятие давления.
Также к системе отопления предъявляются эксплуатационные требования. Ведь любое оборудование должны быть максимально прочным, долговечным, простым в управлении, бесшумным и удобным для ремонта.
Лучше заказывать оборудование у проверенных производителей. Такие компании выпускают действительно качественную продукцию, так как отвечают за нее своим именем
Выбрав котел, радиаторы и трубы, максимально соответствующие перечисленным критериям, можно избавить себя от множества проблем.
Основные этапы монтажа
Когда планируется обустройство системы отопления в совершенно новом доме, то лучшим решением будет продумать все нюансы еще на этапе проектирования.
Подготовка к составлению проекта
Грамотно составленная схема и проведенные специалистом расчеты позволят еще «в зародыше» решить множество проблем. Например, такой подход позволит узнать, нужно ли выделять отдельную комнату для котельной.
До начала отделочных работ рекомендуется позаботиться о том, где и каким образом будут спрятаны трубы. Лучшим выходом является монтаж системы отопления перед проведением стяжки пола.
Специалисты рекомендуют приступать к проектированию и выбору оборудования только после того, как будет закрыт тепловой контур дома. То есть заниматься этим нужно после того, как были установлены двери, окна и покрыта крыша.
Чтобы максимально упростить процесс монтажа системы отопления коттеджа, работа разбивается на несколько основных этапов:
- выбор типа системы отопления;
- проектирование и проведение расчетных работ;
- заказ оборудования;
- обустройство котельной;
- установка радиаторов;
- проведение пусконаладочных работ.
Каждый из перечисленных выше шагов имеет свои особенности. Зная все тонкости в этой сфере, любой новичок справится с монтажом на высшем уровне, а оборудование уверенно прослужит далеко не один год.
Особое внимание стоит уделить сезону. Лучше заниматься монтажом системы отопления в теплое время года. Ведь холод негативно скажется на качестве строительных материалов. К тому же нужно рассчитать все таким образом, чтобы встретить суровую зиму в тепле и уюте
Выбор типа теплоносителя
Производители предлагают широкий ассортимент отопительного оборудования. С одной стороны, это позволяет выбрать все необходимое для реализации самой сложной и незамысловатой системы.
Но из-за такого большого модельного ряда у любого неподготовленного покупателя, несомненно, появится масса проблем. Поэтому перед походом в магазин следует максимально подробно разобраться с этим вопросом.
Существует несколько типов систем отопления. Так, в зависимости от теплоносителя она бывает:
- воздушная ;
- водяная ;
- паровая .
Воздушное оборудование, как уже понятно из названия, для передачи тепла использует воздух. Он забирается снаружи здания, нагревается и подается непосредственно в нужную зону. Основной плюс такой системы заключается в ее безопасности.
Ее минусы — это низкая теплоотдача, высокая себестоимость, а чтобы осуществить монтаж, придется сильно углубиться в техническую литературу.
Наиболее простой в эксплуатации системой отопления является водяная. В качестве теплоносителя в этом оборудовании используются вода, антифриз или их смесь в определенной пропорции. Но за простоту придется платить (в прямом смысле). Ведь для движения жидкости потребуется смонтировать трубопровод, поставить радиаторы и агрегат для ее нагрева.
Пар играет главную роль при обустройстве парового отопления, но потребуется соорудить паропроводы и поставить трубы для сбора конденсата. А при использовании отопительной печи горячие газы передают тепло в комнату сквозь ее стенки, проходя по каналам.
Что касается жидкостных систем, то на сегодняшний день они пользуются наибольшей популярностью. Это обуславливается простотой их монтажа и высокой эффективностью. Такое оборудование делится на одно- и двухконтурное
Один из вариантов — электрическое отопление , т.е. система без теплоносителя. Чтобы получить тепло понадобится электричество, а передается оно через твердую среду. Используются автономные инфракрасные или масляные батареи, электрические конвекторы, электрокамины или специальные вентиляторы.
Но за простоту придется платить (в прямом смысле). Ведь такое оборудование использует большое количество электроэнергии. А его производительность довольно низкая, что делает его выгодным решением только для редкого использования в маленьких загородных домиках.
Какое количества контуров обустроить?

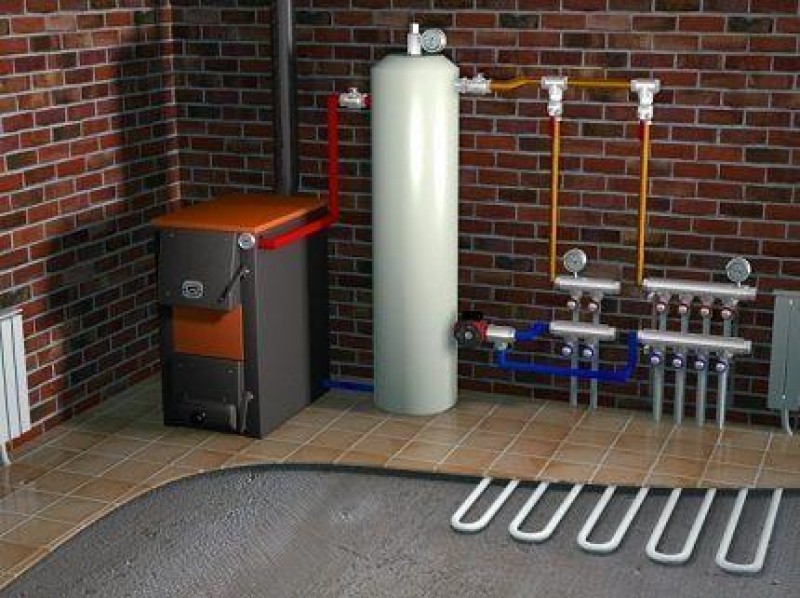

Основное отличие двухконтурного котла заключается в том, что он нагревает воду и для обогрева помещения, и для системы ГВС. С одной стороны, это выгодно, так как покупка и обслуживание такого оборудования обойдется дешевле, нежели приобретение одноконтурных приборов и отдельное обустройство системы горячего водоснабжения.
Следует понимать, что для обеспечения постоянной температуры горячей воды предстоит постоянно затрачивать энергию или устанавливать дополнительное оборудование для экономии
А также при двухконтурной котле предстоит еще выбрать тип нагревателя между проточным и накопительным. Учитывая, что первый вариант удобен для семьи из 2-3 человек, а второй позволит экономить топливо, но потребуется место дополнительному резервуару для хранения горячей воды.
Что касается одноконтурной системы, то на сегодняшний день — это лучшее решение для многих коттеджей. Она быстрее собирается и комплектующих потребуется меньше.
Тип топлива для котла

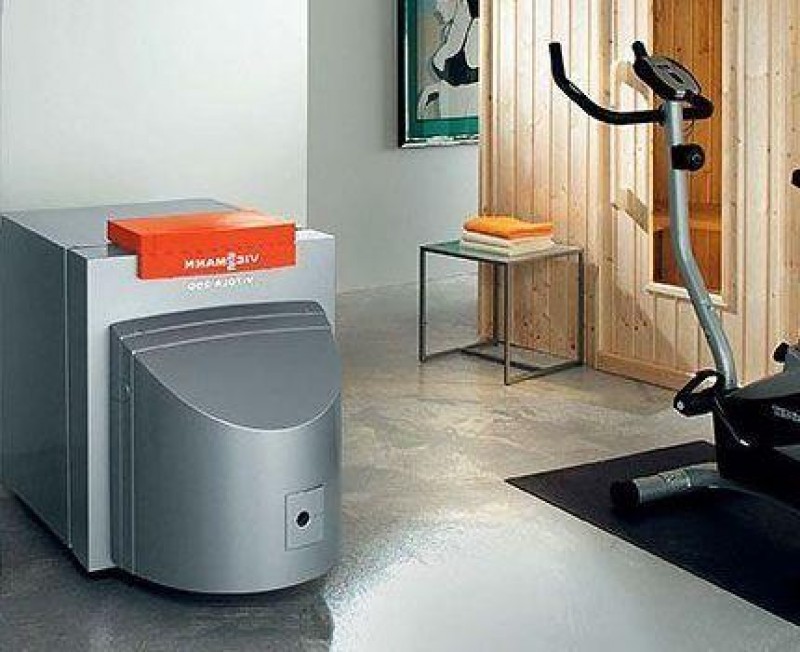

Котлы для систем отопления делятся на категории в зависимости от используемого ими вида источника энергии. Существует газовое, твердотопливное и жидкотопливное оборудование , а также приборы, работающие на электричестве. Перед тем как сделать окончательный выбор, рекомендуется оценить, какой вид будет наиболее выгодным.
Также стоит обратить внимание на то, пролегает ли недалеко от дома сетевой газопровод, насколько доступно в регионе твердое и жидкое топливо и есть ли проблемы со стабильностью подачи электричества.

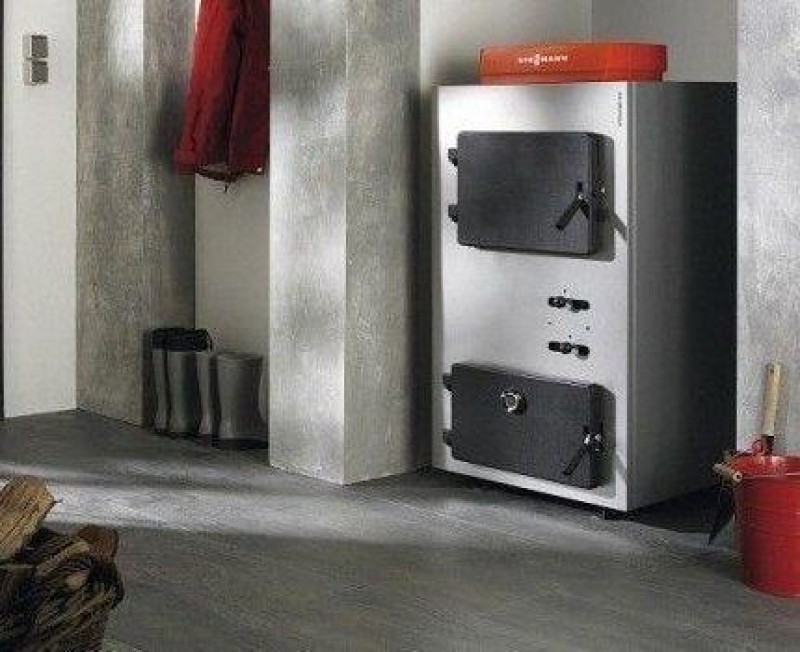

При установке оборудования, использующего в качестве источника энергии твердое или жидкое топливо, необходимо разобраться с тем, где будет храниться уголь, дрова и прочие запасы

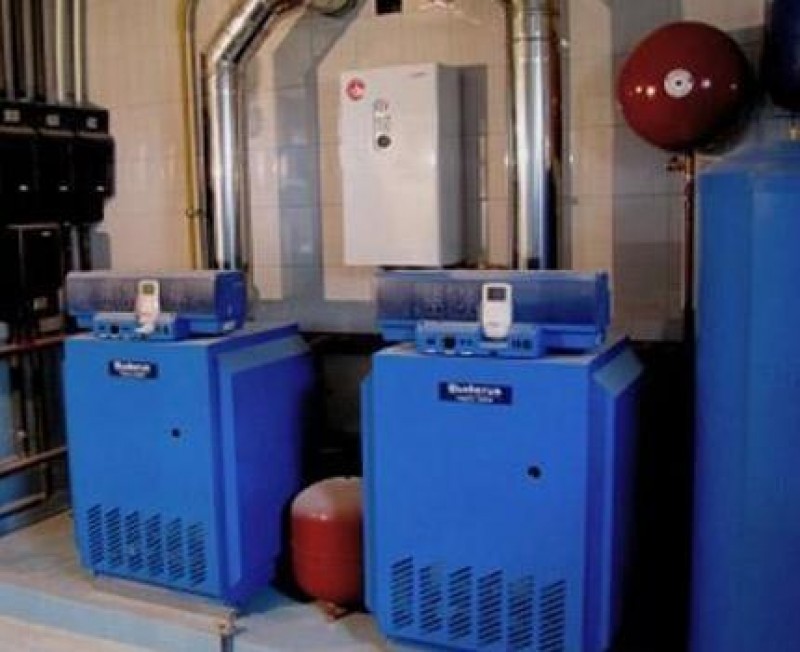

Наиболее выгодным решением будет монтаж котла, работающего на газу. Но его установка потребует некоторых финансовых вложений и времени. Ведь придется получить соответствующее разрешение. А еще возникнет проблема в выделении места под хранение запасов топлива, если будет устанавливаться газгольдер или вместо сетевого газа будет использоваться сжиженный в баллонах аналог.
Проектировочные и расчетные работы
После того как был решен вопрос, связанный с видом системы отопления, можно приступать к разработке проекта. Если коттедж имеет достаточно скромные габариты, то сделать все расчеты и составить схему удастся самому.
Но лучшим решением будет доверить эту работу опытному теплотехнику. Профессионал сделает все расчеты правильно, что позволит избежать множества проблем, которые могут возникнуть на этапе монтажа.
При разработке проекта системы отопления в документе следует указать:
- место монтажа радиаторов;
- способ устранения продуктов сгорания, если таковые присутствуют;
- место, где будет установлен котел;
- подробный план разводки трубопроводов, где точно указывается месторасположение фитингов, кранов и прочих элементов.
Заказывать проектировочные и расчетные работы рекомендуется только у проверенных компаний, имеющих разрешение на предоставление такого рода услуг. Нередко этим занимаются организации, которые работают в сфере монтажа систем отопления или продаже нужного для этого оборудования.
Один раз потратившись, можно сэкономить не один день, который понадобится для изучения всей необходимой технической документации, и далеко не одну сотню долларов, которую придется заплатить в будущем за допущенные на этапе проектирования ошибки
Все расчеты можно сделать самостоятельно. Для этого предстоит разобраться с чертежами, схемами и подробным описанием в справочной литературе. Потребуется поближе познакомиться с информацией о характеристиках теплового генератора, типе разводки, общей конфигурации сети, месте расположении и спецификации оборудования и прочем.
Покупка необходимого оборудования
Когда был выбран тип котла, следует определиться с его мощностью, учитывая, что производительность оборудования для двухконтурной системы должна быть большей, так как в этом случае тепловые потери будут значительно выше.
Правильно рассчитанная мощность котла означает, что температура в камере сгорания не будет превышать 90 градусов Цельсия. Соблюдая это правило, оборудование прослужит намного дольше. Например, для коттеджа, площадь которого составляет 100 м 2 , лучшим решением будет оборудование мощностью до 15 кВт.
Следующее, что понадобится для монтажа системы отопления — это передающие тепло приборы. Чтобы правильно рассчитать радиаторы , необходимо определиться с количеством этих элементов и числом секций. Их характеристики полностью зависят от размеров жилых комнат. Что касается материала, то специалисты рекомендуют остановиться на чугунных изделиях или биметаллических моделях.

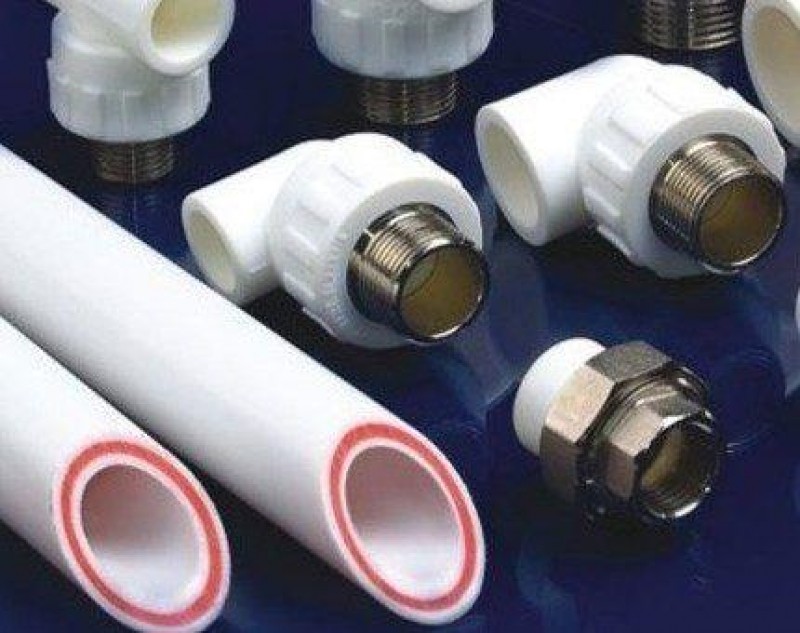

Последняя деталь, которой нужно уделить внимание в магазине, — это трубы. Предпочтительнее полипропиленовые изделия . Они отличаются простотой пайки и небольшим весом, что позволяет заняться монтажом самому, без привлечения специалистов.
Не покупайте большое количество труб и фитингов. Следуйте разработанной ранее схеме отопительной системы

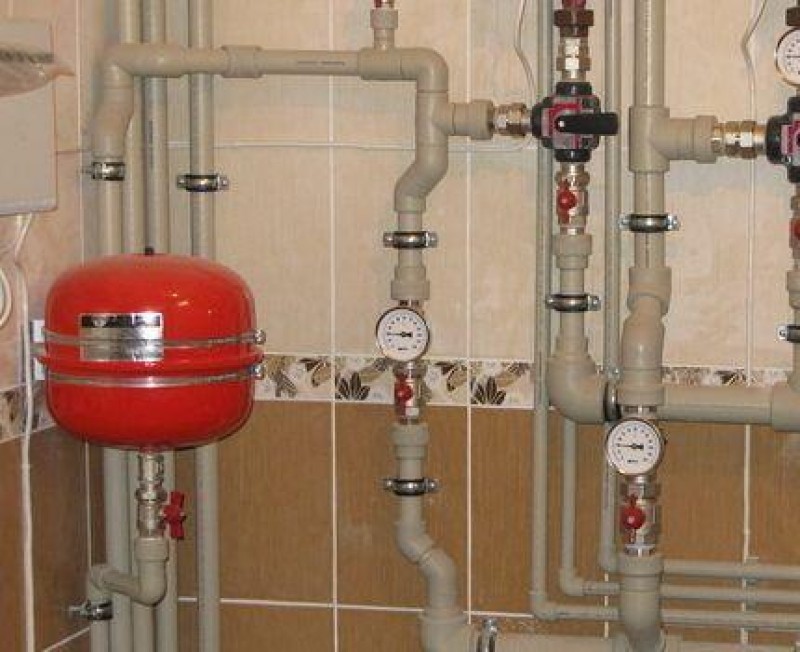

Обустройство котельной в доме
После того как было заказано и доставлено на объект все необходимое оборудование, можно приступать к монтажу системы отопления. Занимаясь установкой важно четко следовать проектной документации, что позволит избежать проблем и незапланированных финансовых трат.
Монтаж отопительного устройства выполняется так, как это указано в прилагаемом производителем руководстве.
При отсутствии инструкции изготовителя следует придерживаться следующих базовых правил:
- спереди котла должен быть минимум 1 м свободного пространства, а сзади и по бокам — около 70 см;
- устройство запрещается устанавливать ближе чем на 70 см по отношению к другим приборам;
- если устанавливается два или более котла, то следует оставить между ними расстояние около 2 м.
Если было заказано настенное оборудование, то к нему предъявляются более щадящие требования. Для такого рода отопительного котла нужно только оставить место, которого будет достаточно для удобного доступа к устройству.
Начинать монтаж следует с основного элемента системы — котла. Если будет использоваться устройство малой мощности (до 60 кВт), то его можно установить прямо на кухне, в прихожей или в кладовке. Если производительность прибора превышает указанное выше число, то для котла придется выделить отдельное помещение
Дымоход и вывод продуктов сгорания
Следующим этапом монтажа системы отопления коттеджа является организация дымохода. При неправильно спроектированном дымоходе появляется риск возникновения в доме пожара или шанс отравления жильцов угарным газом.
Строить конструкцию для отвода продуктов сгорания рекомендуется из металла, кирпича или керамики. Керамический дымоход является оптимальным в большинстве случаев решением.
Керамика гармонично сочетает в себе низкую теплоотдачу и модульную конструкцию. Единственный недостаток такого дымохода — это высокая стоимость. К тому же конструкция должна иметь строго вертикальную конфигурацию.

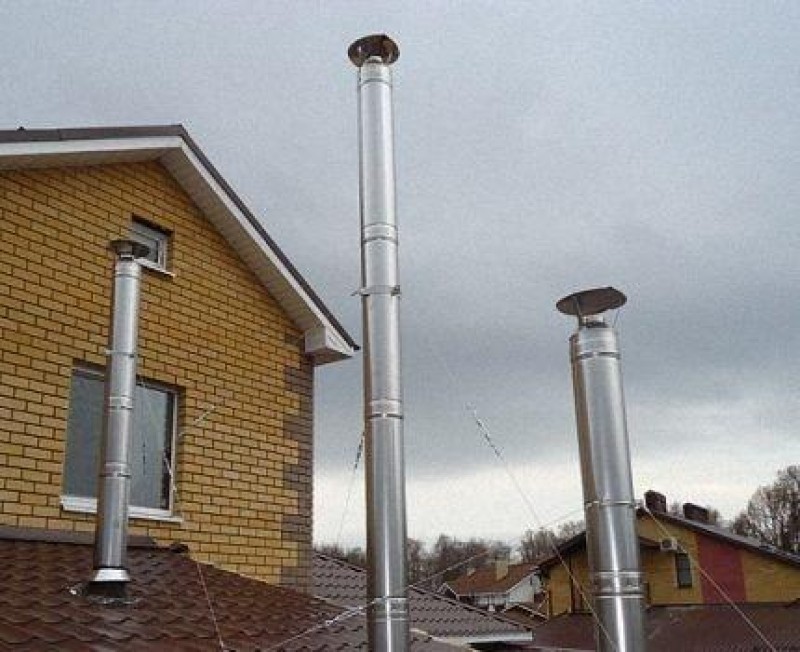

Что касается металлических изделий, то они будут идеальным решением для жидкостных и газовых моделей оборудования. Ведь такие дымоходы устойчивы к механическому и химическому воздействию. В список достоинств также стоит включить простоту монтажа (конструкция собирается из модулей).
Главный минус металлического дымохода — это довольно большие потери тепла
Кирпичные дымоходы чаще всего используются с котлами, работающими на твердом топливе. Их главное преимущество заключается в низкой теплоотдаче, но строительством должен заниматься только квалифицированный специалист.
При проектировании дымохода важно придерживаться следующих правил:
- на конце конструкции обязательно ставят козырек. Этот элемент обеспечит защиту от влаги и посторонних предметов;
- форма дымохода должна быть круглой. В этом случае продукты сгорания топлива меньше скапливаются;
- количество поворотов дымохода не может превышать трех;
- конструкция устанавливается выше плоской крыши на полметра, а для конька этот параметр составляет 0,5-1,5 м.
Если было принято решение устанавливать внешний дымоход, то нужно придерживаться определенного стандарта. Специалисты рекомендуют выводить такую конструкцию наверх на расстояние не меньше полуметра от поверхности крыши.
Установка радиаторов в доме

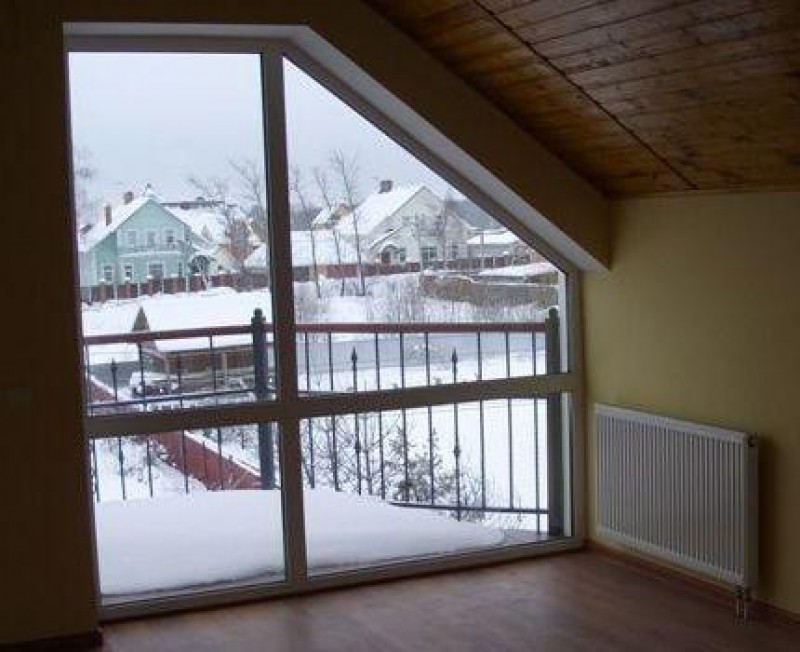

Монтаж радиаторов требует соблюдения определенных правил. Прежде всего их следует установить точно горизонтально, без каких-либо перекосов. Если собирается однотрубная система отопления, то желательно выставить радиаторы на одном уровне.
Чтобы максимально уменьшить тепловые потери, крепить элементы нужно на расстоянии 8-12 см от пола и подоконника, а также 3-5 см от стены. К тому же размер радиатора должен составлять, как минимум 3/4 габаритов окна. Это позволит избежать образования конденсата.

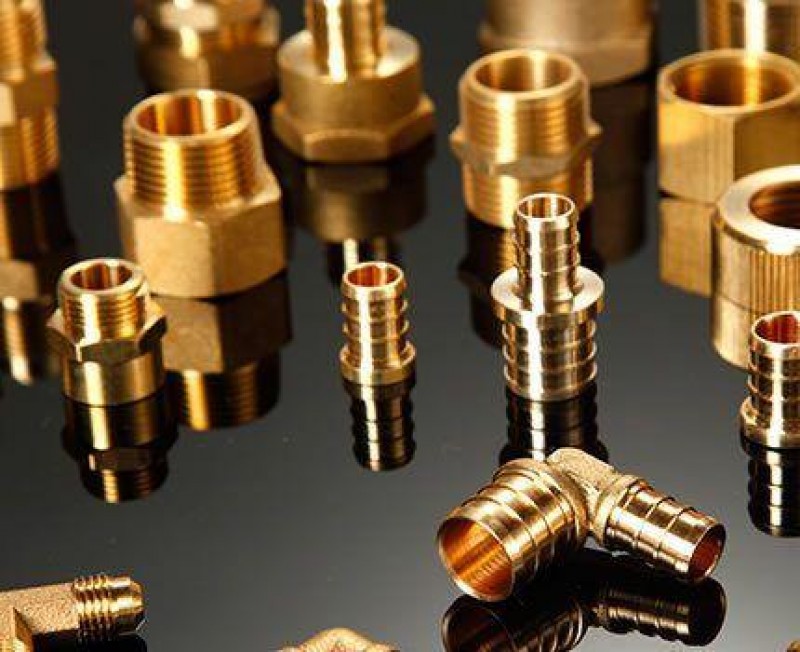

Лучшим выбором будут латунные переходники и фитинги. Если сравнивать их с другой продукцией, предлагаемой современными производителями, то их главные особенности — это универсальность (указанный выше металл отлично взаимодействует с абсолютно любыми материалами), хорошая теплопередача и устойчивость к коррозии
На сегодняшний день используется три способа подключения радиаторов : боковой, диагональный и нижний. Первый вариант, в свою очередь, делится на односторонний и диагональный. Также иногда специалисты отдают предпочтение седельному методу.
Какой способ лучше? При монтаже системы отопления в только что построенном коттедже идеальным решением будет нижний способ подключения. Он позволяет вмонтировать трубы в пол, спрятав их под стяжкой. Это сэкономит драгоценные квадратные метры, а также сделает интерьер комнаты более гармоничным и аккуратным.
Проверка и настройка системы
После того как все отопительное оборудование подключили, следует убедиться в правильности проделанной работы. Для этого система заполняется теплоносителем, после чего нужно проследить за ней и проверить на предмет отсутствия протечек.
Затем запускается котел. Нагрев жидкости позволит окончательно убедиться в правильности сбора схемы и отсутствии каких-либо нарушений.
Если ошибка все-таки была допущена и где-то обнаружили протечку, то для этого нужно:
- слить теплоноситель;
- исправить недочет;
- провести проверку повторно.
Завершающим этапом является заделка штроб, куда были уложены трубы. Если монтаж осуществлялся на полу, то лучшим решением является стяжка. В случае когда трубопровод установлен на стене, используется шпаклевка или штукатурка. Далее, можно заниматься отделочными работами.
Проектирование, выбор и установка системы отопления коттеджа — это те процессы, которые требуют к себе должного внимания и ответственного отношения. Если было принято решение сделать все своими руками, то придется с головой окунуться в работу и пристально следить за всеми деталями.
Но даже когда работа была доверена профессионалам, то придется контролировать весь процесс. Помните, что только в таком случае можно организовать качественную систему отопления, которая сделает частный дом поистине теплым, уютным и, конечно же, безопасным.
